Апгрейд классической настольной игры – то, что нужно в эпоху массовой цифровизации. Несмотря на растущую популярность игровых онлайн-площадок и электронных приложений, многие шахматисты по-прежнему крепко держатся за аутентичность живой игры с реальными фигурами. Им не всегда удаётся встретиться с единомышленниками, многие говорят, что найти подходящего соперника невообразимо трудно.

Но у DIY- культуры нашлось своеобразное решение проблемы – умные автоматизированные шахматы. Они совмещают натуралистичность деревянных фигур и практичность цифровых программ.

Умные шахматы – это игрок, который всегда готов появиться по ту сторону доски и сыграть за чёрных. Он не только мыслит как человек, но ещё и фигуры сам передвигает, оставаясь совершенно невидимым и беззвучным. Что это: магия поттерианы или запрещённые технологии?

На деле, это всего лишь скрытый подвижный механизм на осях XY под управлением знаменитой платы Arduino.

Сегодня мы делимся с вами руководством по сборке умных шахмат.

Список деталей:

– Линейные рельсы с V-образным пазом 20x20 (5 шт. различной длины – 315 мм, 350 мм, 395 мм и 2 шт. по 345 мм);

– Угловые кронштейны 90 градусов (10 шт.);

– Шкив GT2-20, отверстие 5 мм (2 шт.);

– Шкив GT2 (8 шт.);

– Ремень GT2 3,5 м;

– Arduino Nano;

– Шаговый двигатель Nema 17, 200 шагов/об, 12V 350mA (2 шт.);

– Драйвер шагового двигателя A4988 (2 шт.);

– LCD модуль;

– Аркадные кнопки 23,5 мм (2 шт.);

– Электромагнит с удерживающей силой 5 кг;

– Диод 1N4001;

– Силовой транзистор TIP 120;

– Концевой микропереключатель с роликом (2 шт.);

– Герконовый переключатель 14,5 мм (64 шт.);

– Резистор 1 кОм;

– Мультиплексор CD74HC4067 (4 шт.);

– Клеммная колодка DC Jack;

– Межплатные соединители (штыри однорядные);

– Винтовые клеммы (10 шт.);

– Макетная плата 50 x 100 мм (3 шт.);

– Разъём HE10 (4 шт.);

– Ленточный кабель (8 шт.);

– Набор деревянных шахматных фигур;

– Наклейка «шахматная доска», клетки 37 x 37 мм;

– Магниты 8 x 3 мм (32 шт.);

– Стенки коробки из пенокартона – 462 x 462 x 5 мм; 462 x 462 x 10 мм; 462 x 80 x 10 мм (2 шт.); 442 x 80 x 10 мм (2 шт.);

– Колёса для V-образных рельсов (8 шт.);

– Алюминиевые распорки 5 х 6 мм (4 шт.);

– Эксцентриковые распорки для колёс (4 шт.);

– Наборы гаек, болтов, винтов, шайб и шестигранников;

– Опорные 3D-детали (файлы для печати в Приложении).

Рис. 1. Здесь видны рельсы, двигатели, электромагнит и различные детали для крепления – будущая система XY

Рис. 2. Электроника

Шаг 1: Электромагнитная тележка на осях X и Y

Рис. 3. То, что скрыто внутри

Заставить фигуры волшебным образом перемещаться можно силой магнитов. Представьте систему, в которой скрытый механизм перемещается под шахматной доской, генерируя магнитное поле. Все фигуры обладают собственными магнитами, поэтому подвижный механизм (электромагнитная тележка) может создавать связь с ними и плавно двигать по полю одной клетки к другой.

Рис. 4. Оси XY, электромагнитная тележка (Trolley) и два шаговых двигателя (Motor A и B)

Электромагнит создает поле лишь под воздействием электрического тока, и в этом его преимущество: тележка может спокойно перемещаться в пространстве, не утягивая за собой всех подряд. Напряжение подаётся на неё скоординированно и позволяет установить магнитное притяжение только для одной фигуры.

Переключать подачу питания легко с силовым транзистором TIP 120, управляя им прямо с Arduino.

Рис. 5. Получая напряжение на базу (B), транзистор позволяет току идти через коллектор (C) на эмиттер (E)

За передвижение тележки отвечают шаговые двигатели, рельсы, колёса и ремни. На рисунках ниже представлены возможные варианты перемещений тележки в соответствии с работой двигателей:

Рис. 6

Рис. 7

– если вращается только один двигатель, возникает диагональное смещение тележки, как на рис. 6;

– при вращении двух двигателей в одном направлении производится горизонтальное смещение (рис. 7, справа);

– если двигатели вращаются в противоположных направлениях, тележка движется по вертикали.

Рис. 8. Перемещение по оси X с помощью боковых колёс

Рис. 9. Перемещение по оси Y с помощью колёс тележки

Для гладкого беспрепятственного скольжения очень важна контактная сила и пространство между колёсами и рельсами. Если его слишком мало, скольжение будет тугим, если слишком много – неточным. Получить хорошую контактную силу только за счёт конструкции нельзя, должна быть система настройки. Эксцентриковые распорки нужны именно для этого: поворачивая их в разные стороны, можно увеличить или уменьшить зазор рядом с колесом, и тем самым добиться наилучшего скольжения.

Рис. 10 Распорки в конструкции тележки

Последовательность действий (рис. 11):

1) Соберите тележку.

2) Установите её на рельс и отрегулируйте зазоры трения с помощью эксцентриковых распорок. Соберите и добавьте две опоры для шкивов на каждом конце рельса.

3) Соберите основную раму из четырёх внешних рельсов.

4) Соберите опоры шкивов.

5) Установите рельс тележки на основную раму, сделайте фрикционные зазоры и добавьте опоры шкивов.

6) Установите шаговые двигатели.

7) Добавьте ремни и отрегулируйте их длину так, чтобы обеспечить хорошее движение двигателей.

Рис. 11 Поэтапная сборка тележки и рельсов

Шаг 2: Шахматы и коробка

Рис. 12 Подготовка деталей

Здесь шахматная доска – не просто поле боя. Она оснащена системой магнитных датчиков и может безошибочно определять положение фигур.

Под каждой клеткой располагается герконовый переключатель. Когда фигура занимает позицию, её магнит активирует датчик геркона, расположенного прямо под ней. Система сравнивает активированные датчики до и после хода, определяя таким образом изменения на доске.

Рис. 13 Так должна выглядеть внутренняя сторона доски

Аркадные кнопки и экранный модуль нужны для удобства интерфейса. С их помощью можно устанавливать режимы игры, указывать неразрешённые ходы и управлять временем обратного отсчёта.

Последовательность действий (рис. 14):

1) Наклейте «шахматную доску» на основную поверхность и сделайте отверстия для кнопок и экрана.

2) С обратной стороны начертите точно такую же доску. Проследите, чтобы её положение полностью совпадало с положением первой доски, буквально клетка в клетку.

3) Закрепите все герконы на обратной стороне, каждый по центру клетки. Затем соедините их в комплекты по 8 шт., используя ленточный кабель. Должно получиться 8 широких лент.

Рис. 14

4) Закрепите ленты на доске с помощью клея, затем установите кнопки и экран.

5) Завершите монтаж проводов.

6) Удалите войлок в основании фигур и закрепите магниты с опорами на том месте (рис. 15)

Рис. 15

Теперь пришло время собрать коробку. Она понадобится, чтобы спрятать механизмы, добавить эстетики и зафиксировать расстояние между электромагнитом и плоскостью шахматной доски.

Рис. 16

Ориентируйтесь по рисунку 16, чтобы обеспечить хорошее взаимодействие магнитных полей.

Части пенокартона склейте вместе и в одной из стенок просверлите отверстие для подключения разъема питания.

Рис. 17

Шаг 3: Электроника

Рис. 18

1) Разложите перед собой макетные платы.

2) Установите штыревые разъёмы и винтовые клеммы.

3) Приклейте макетные платы к специальным опорам. Спаяйте все выводы, разъёмы и провода, используя схему подключения на рис. 19.

4) Установите печатные платы, соединяя все устройства между собой так, как это показано на рис. 19.

Рис. 19 Схема подключения устройств

– Шаговые двигатели подключите к драйверам A4988

– Аркадные кнопки и концевые выключатели подсоедините к Arduino, используя внутренние подтягивающие резисторы

– Силовой транзистор используйте как переключатель для управления электромагнитом тележки, а диод свободного хода – для защиты Arduino от разрядного тока.

– Экран можно подключить к Arduino через I2C связь, тем самым снизив количество используемых контактов. Линия SCL идёт к пину A5, а линия SDA – к пину A4.

– Подключить 64 геркона напрямую к Arduino не получится, контактов не хватит. Поэтому используйте мультиплексоры, подключая герконы к их канальным выводам C0 – C15.

Шаг 4: Аппаратно-программное обеспечение

Теперь, чтобы вдохнуть жизнь в сборку, необходимо заняться программированием. В приложении есть исходный код на языке Arduino, но для его использования нужно установить две библиотеки:

– Wire.h

– LiquidCrystal_I2C.h

Шахматная программа Micro Max с открытым исходным кодом станет для вас тем самым невидимым игроком напротив. В её основе лежат универсальные алгоритмы Minimax и Alpha-Beta. Первый работает как мозг человека: анализирует возможные ходы и составляет разветвлённое дерево решений. Но в чистом виде не является удобным: анализ бесчисленных возможностей шахматной партии требует серьёзных вычислительных мощностей. Arduino, при всех своих достоинствах, не может обеспечить этого.

Рис. 20 Разветвлённая структура принятия решений

К счастью, алгоритм Alpha-Beta трудится над тем, чтобы обрезать лишнее. Он оценивает начальные варианты и выбирает только одну ветку, отсекая остальные. Быстрый анализ и отсечение он делает при каждом новом ответвлении и, в итоге, приходит к конечному результату максимально прямым путём, без лишних сбоев и перегрузок.

Не забывайте, что в ваших силах создать собственный ИИ или расширить Micro Max дополнительными функциями: шахматы с человеком удалённо, игра в "пьяницу" с ПК, режим тренировки в шотландском дебюте. Может, вы уже определились, с чего начать? Или даже задумались об апгрейдах умных шахмат? Напишите нам, будем рады вашему мнению.

Удачи в начинаниях!



Приложения:

1) Файлы для 3D-печати

2) Исходный код





















Весной особенно актуально садоводство. Время сеять семена и заводить новых зелёных друзей. Известно, что среда, богатая растениями, помогает раскрыть творческий потенциал и повысить продуктивность, что, безусловно, важно для мейкера. Но озеленение дома может оказаться непростой задачей. Растения требуют внимания и правильного ухода: своевременный полив, подходящая почва, подкормки и удаление сорняков (если речь идёт о садовом участке). Болезни и гибель саженцев – распространённые проблемы начинающих садоводов и тех, у кого мало свободного времени.

К счастью, технологии приходят на помощь. На краудфандинговых площадках можно встретить немало изобретений, упрощающих уход за растениями, начиная с автоматического полива и заканчивая роботами-садовниками. Мы составили для вас подборку самых успешных «зелёных» проектов, найденных на Kickstarter. Несмотря на то, что они уже запущены в массовое производство, в основе их заложены DIY-технологии. Любой желающий может взять их себе на вооружение.

GrowCube

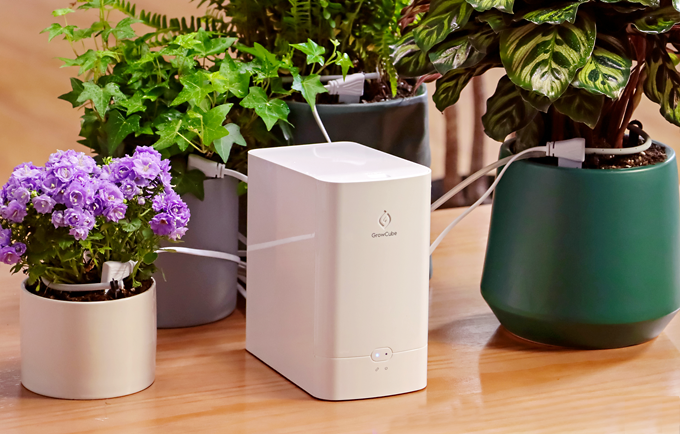

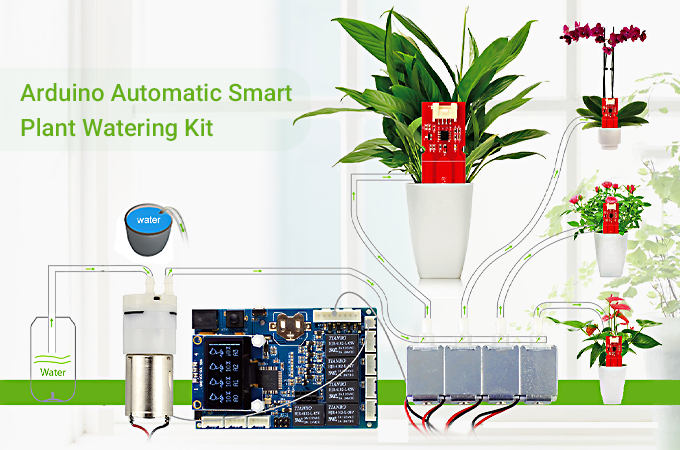

Устройство автоматического полива GrowCube от компании Elecrow – пример того, как удачное технологическое решение может превратиться в перспективный девайс для широкого круга пользователей. GrowCube изначально представлял собой самодельное устройство на основе Arduino с четырьмя датчиками контроля влажности почвы и каналами орошения. Руководство по сборке на Instructables пользовалось большой популярностью, и создатели решили развить свою разработку и запустить массовое производство, чтобы автоматизированный полив стал доступен всем.

Схема коммутации для DIY-системы с Arduino

Команда Elecrow более четырёх лет занималась ботаническими исследованиями, разрабатывала программное и аппаратное обеспечение, чтобы, наконец, в этом году реализовать свой проект на Kickstarter.

GrowCube позаботится о растениях даже если вы уедете в отпуск на месяц. Устройство имеет четыре независимых датчика, каждый из которых помещается в отдельный горшок и управляет собственным каналом подачи воды. Нужно только заполнить резервуар на 1,5 литра и установить план полива для каждого растения. На случай, если влаги требуется много или вам нужно надолго уехать, в корпусе устройства есть разъем для подключения к внешним источникам воды.

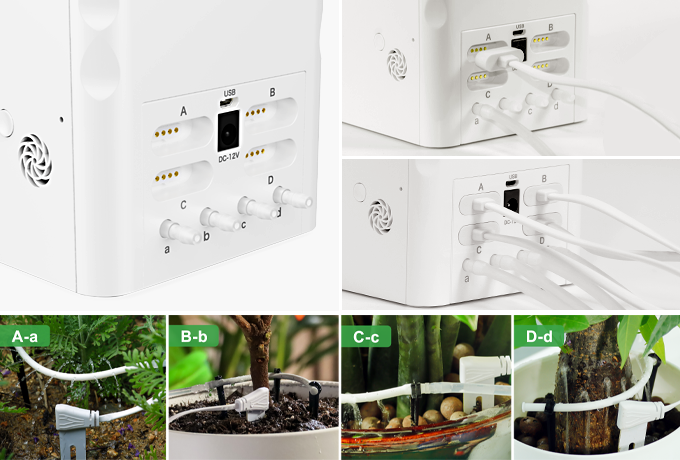

ABCD интерфейс для подсоединения к четырём горшкам

Приложение для GrowCube анализирует состояние почвы, используя массивную базу данных. Посадив семечко, можно просто выбрать нужное растение в приложении и позволить системе составить и реализовать подходящий план полива. Начинающий садовод также найдёт здесь рекомендации по уходу за растениями и ответы на интересующие вопросы.

Smart Herb Garden

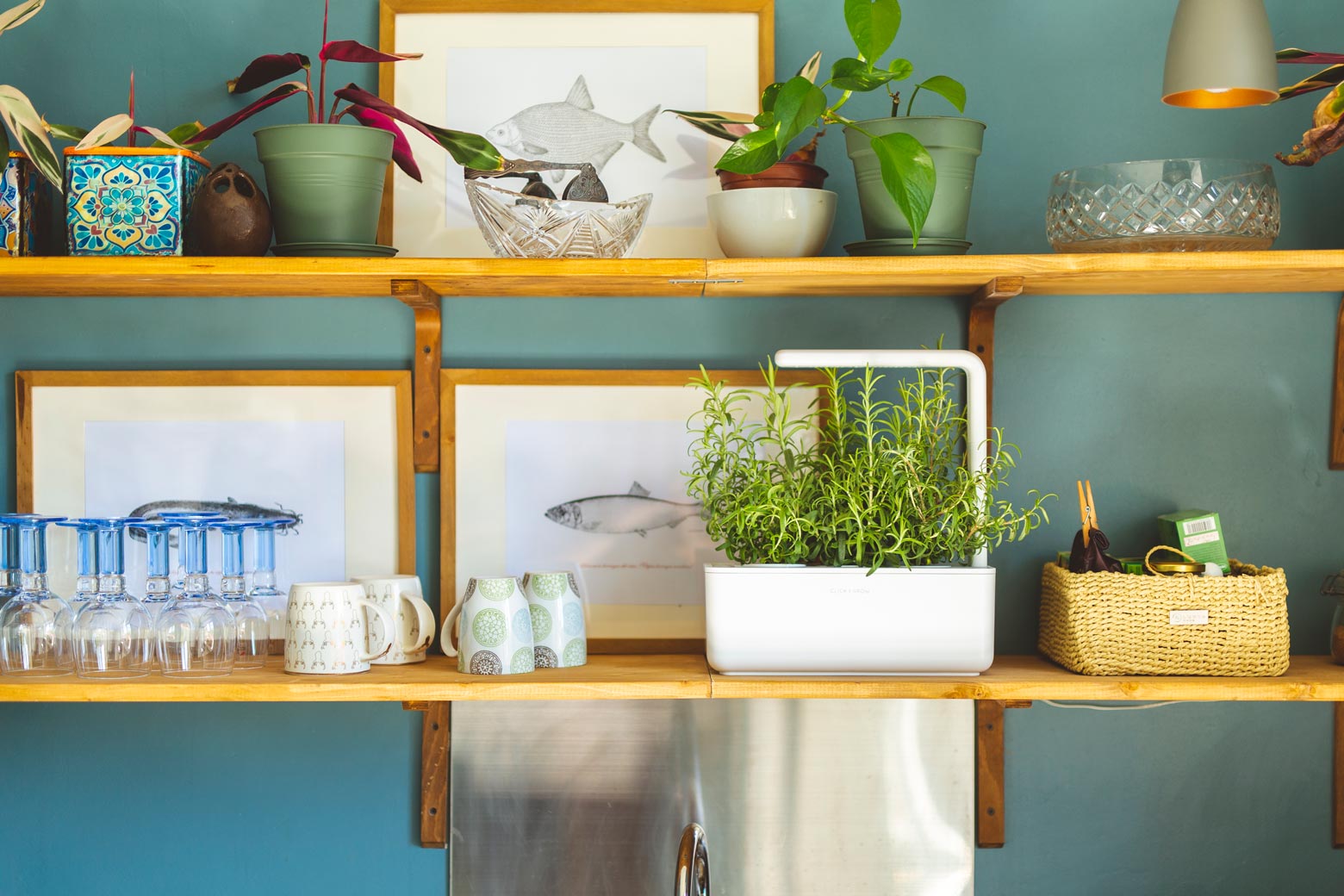

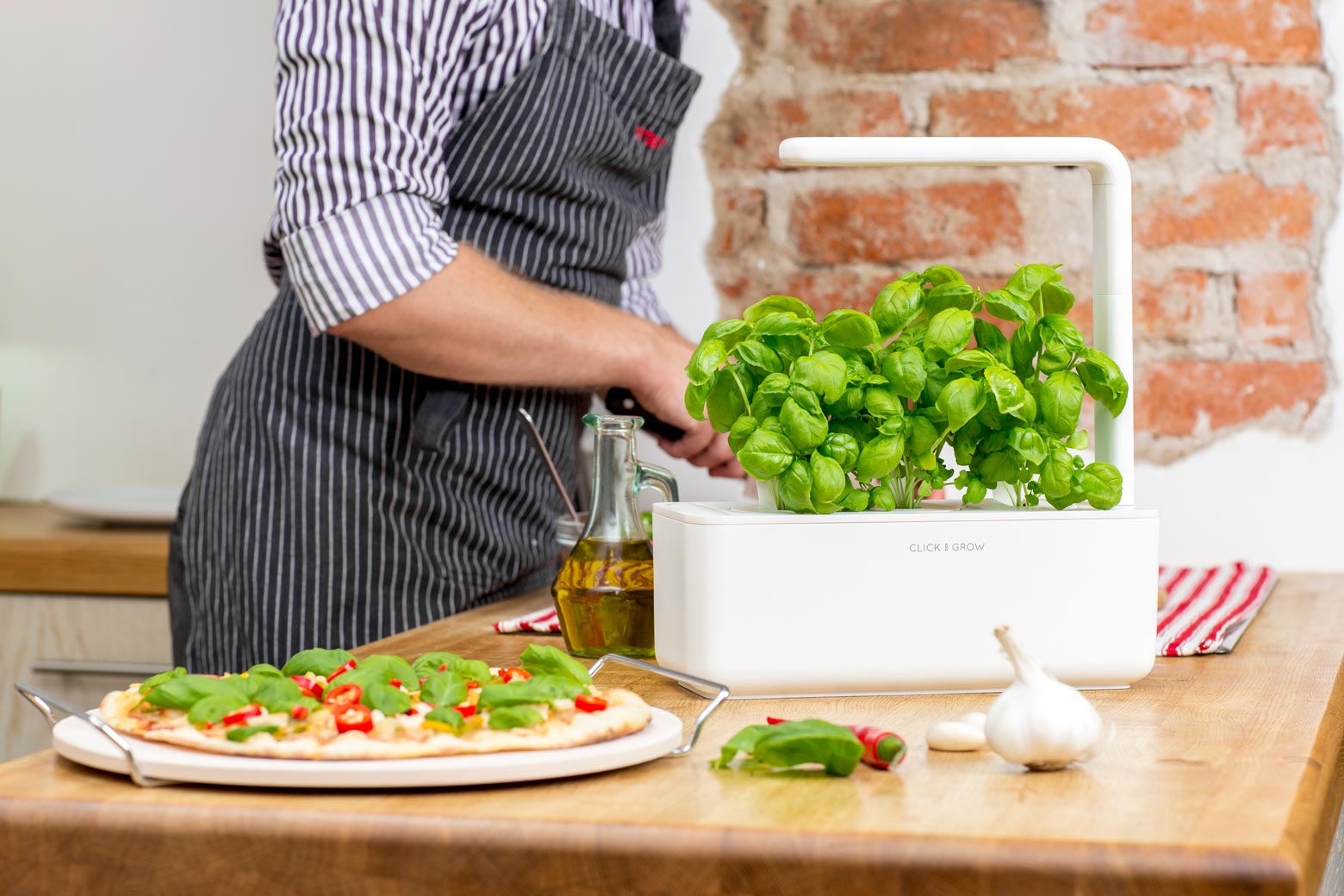

Как здорово выращивать овощи и зелень круглый год! С технологией Smart Herb Garden от компании Click & Grow это не только возможно везде, но и фантастически просто для каждого.

В основе «умного сада» лежат исследования и разработки из области нано- и биотехнологий. Здесь используется умная почва – запатентованный наноматериал, автоматически обеспечивающий растения питательными веществами, кислородом и водой. Картриджи с почвой уже содержат семена. Пользователям остаётся только разместить их в корпусе устройства и наполнить водой специальный резервуар.

Система естественного освещения на основе светодиодных ламп и пластиковые крышки для картриджей создают парниковый эффект, способствующий быстрому прорастанию семян.

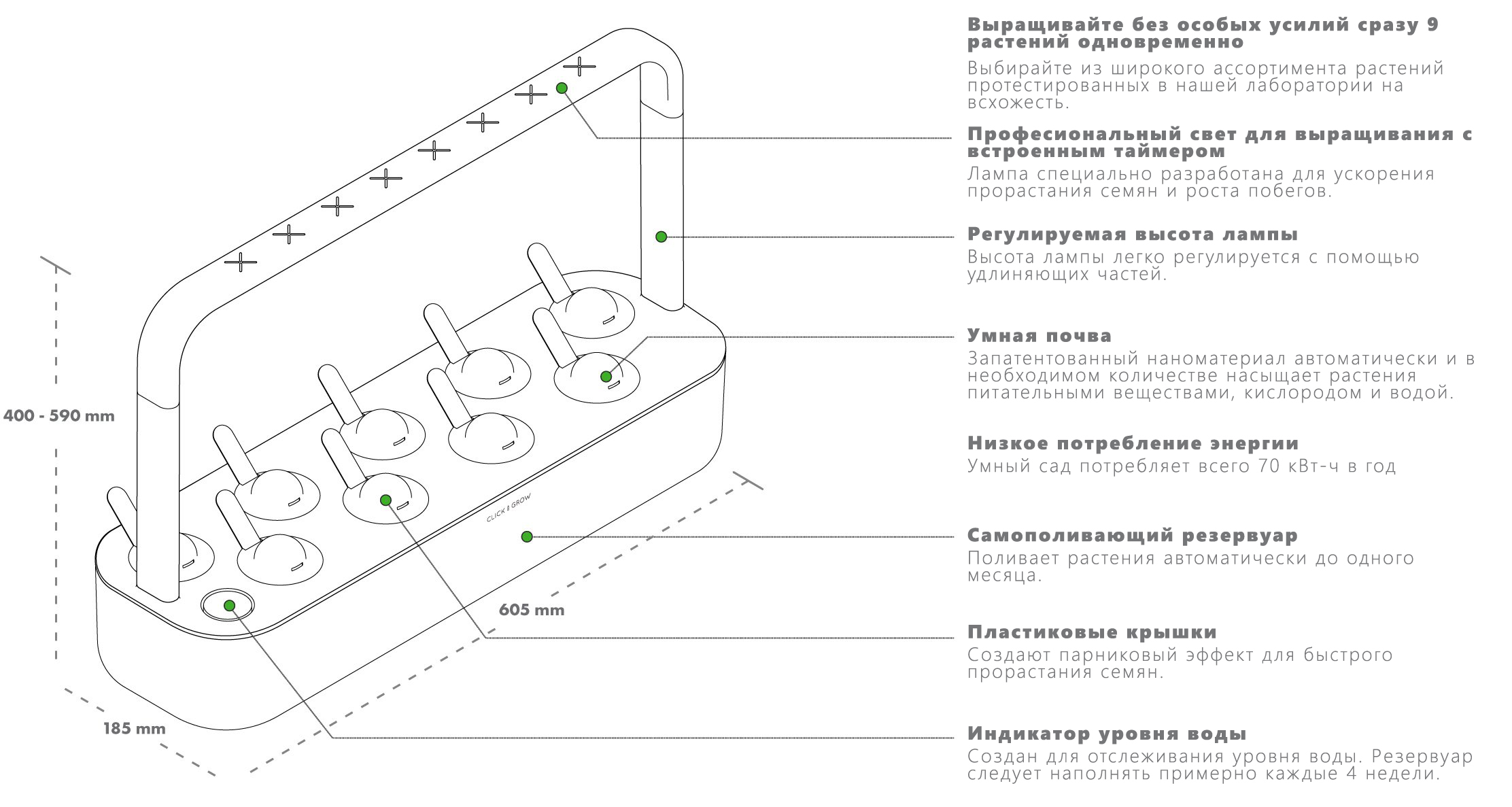

Наглядная схема устройства

В базовый комплект Smart Herb Garden уже входят картриджи с базиликом, помидорами черри и зелёным салатом. Но дополнительно можно приобрести множество ароматных трав, специй и овощей.

Примеры растений, выращенных в умном саду



Urbie Air

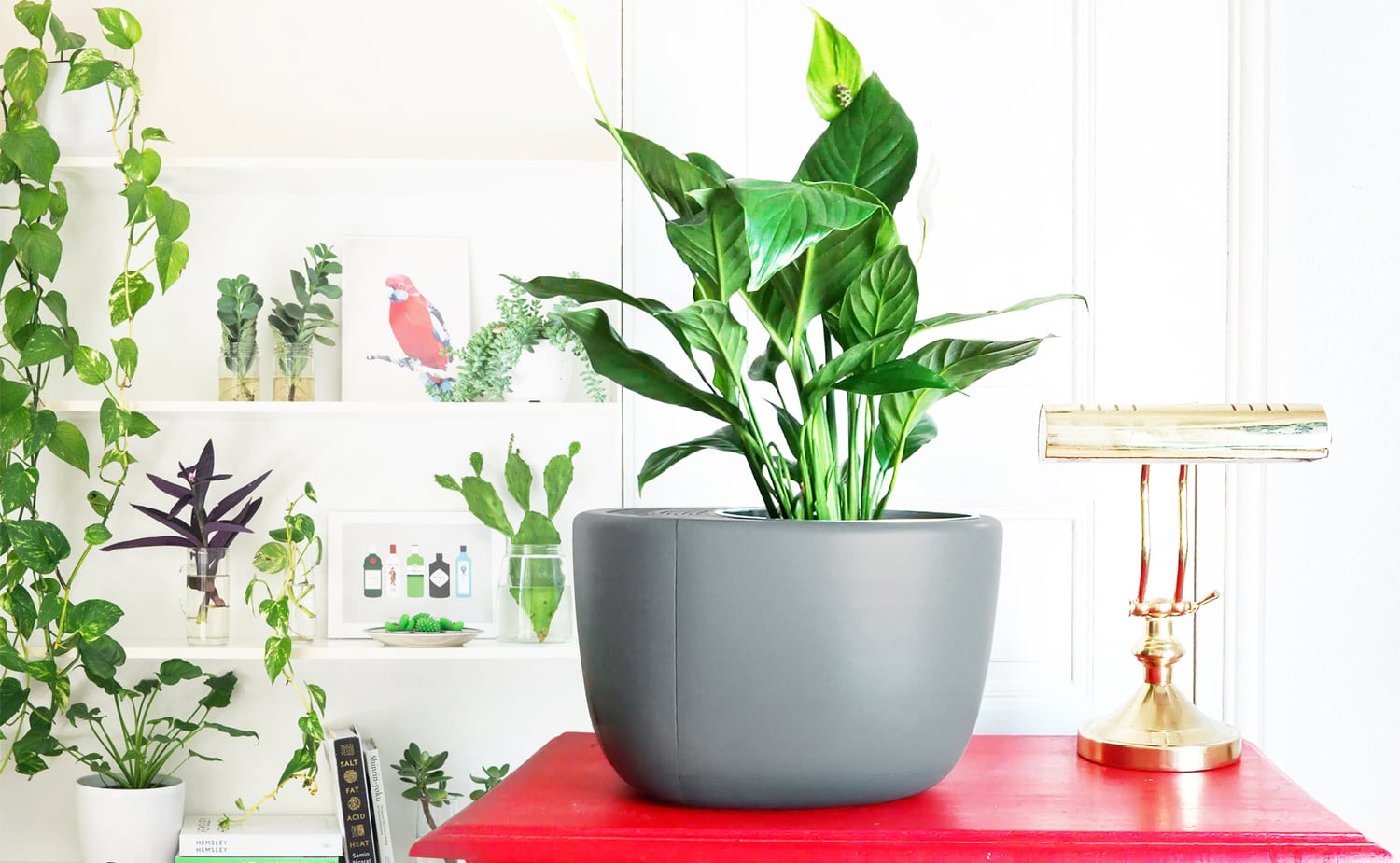

Этот девайс представляет собой инновационное комбо: освежитель, осушитель и умное растение с системой самостоятельного полива. Urbie Air очищает воздух от вредных летучих органических соединений, нейтрализует запахи и регулирует влажность в помещении, используя экологичные фильтры из природных материалов.

Устройство удаляет избыточную влажность окружающей среды, превращает ее в конденсат внутри корпуса и использует собранную воду для полива растения, посаженного здесь.

Два мощных вентилятора всасывают загрязнённый воздух, а микроорганизмы в почве фильтруют его, разлагая на более безопасные соединения. Технология позволяет растению вырабатывать максимальное количество кислорода, одновременно устраняя концентрацию углекислого газа и прочих вредных соединений.

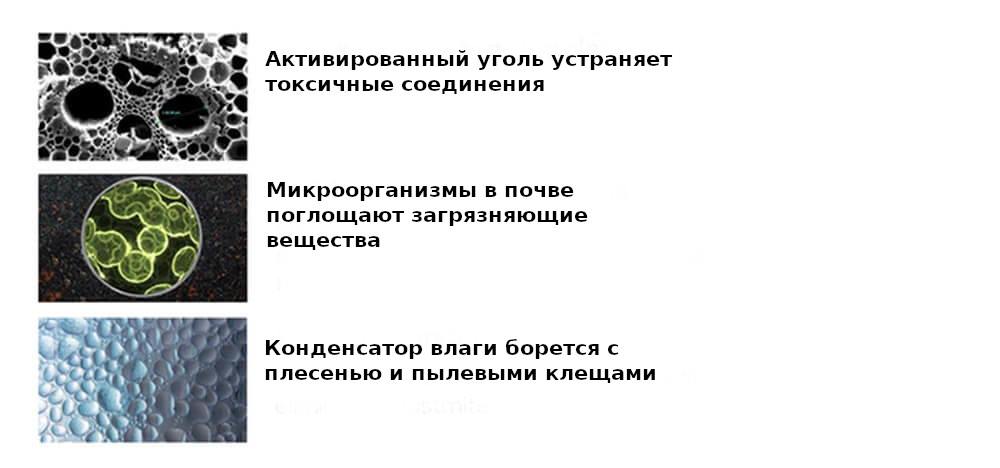

Система фильтрации

Контролировать качество воздуха можно в режиме реального времени из любого места, синхронизируясь с приложением Urbie Air. Здесь отображается  уровень влажности, количество собранной воды, состояние почвы и содержание летучих органических соединений.

В приложении можно определить часовой пояс и настроить автоматических полив. В случае, если погода стоит засушливая и устройство не собирает достаточное количество влаги, можно собственноручно наполнить резервуар для воды, расположенный в основании Urbie Air.

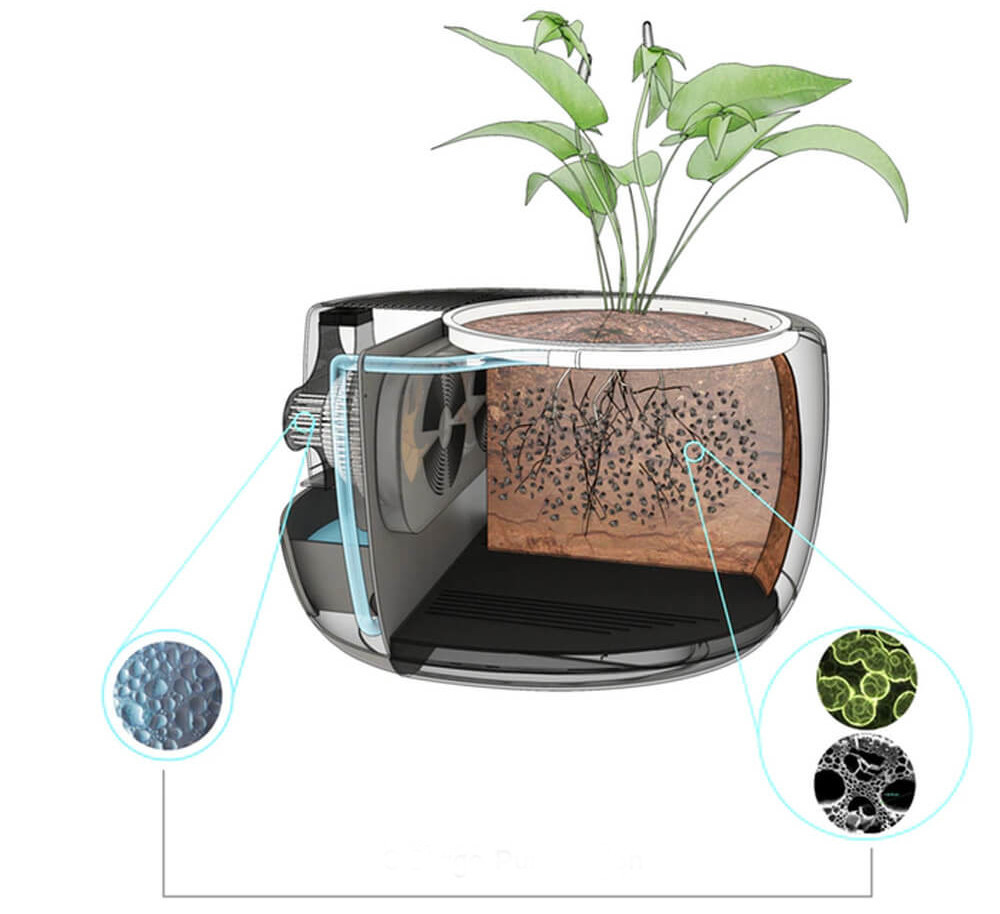

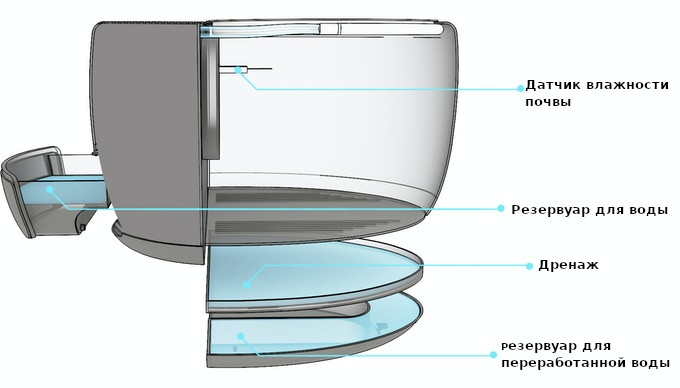

Схема устройства

Робот Tertill

Кто трудится в большом саду, знает, как много сил и времени уходит на борьбу с сорняками. Но у технологий есть прекрасное решение этой проблемы – робот Tertill, созданный Джо Джонсоном, автором популярного пылесоса Roomba.

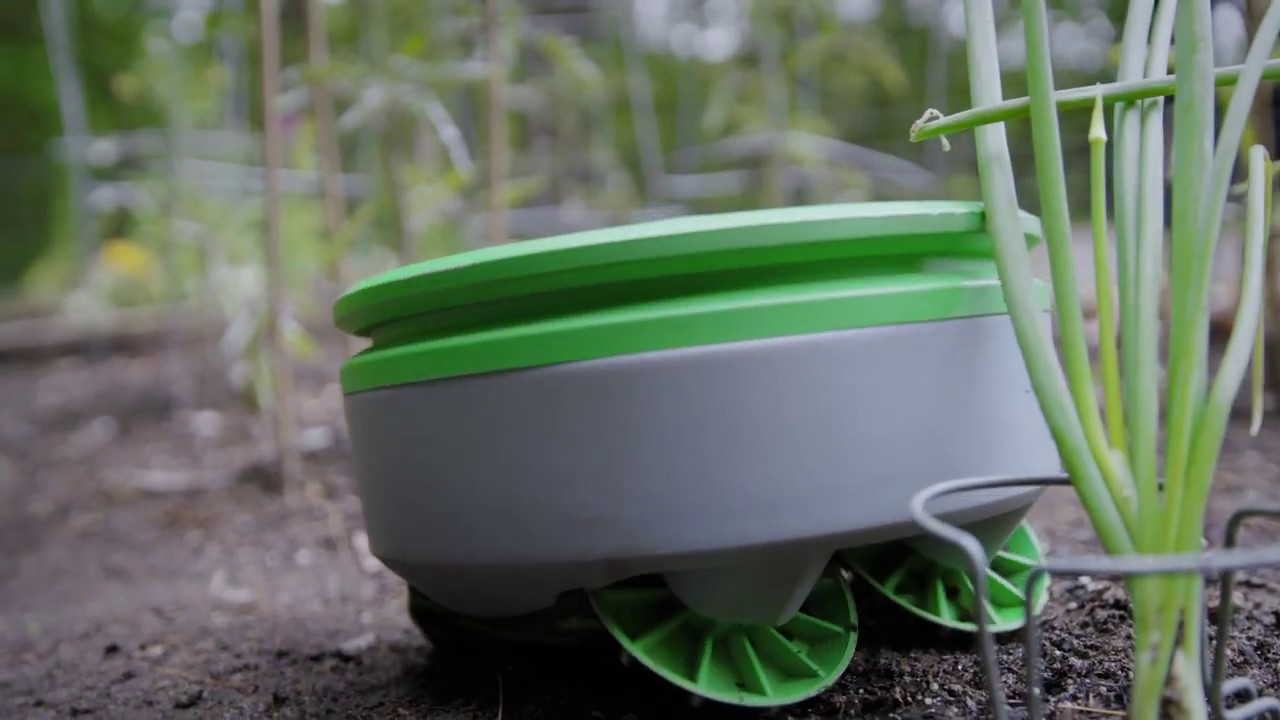

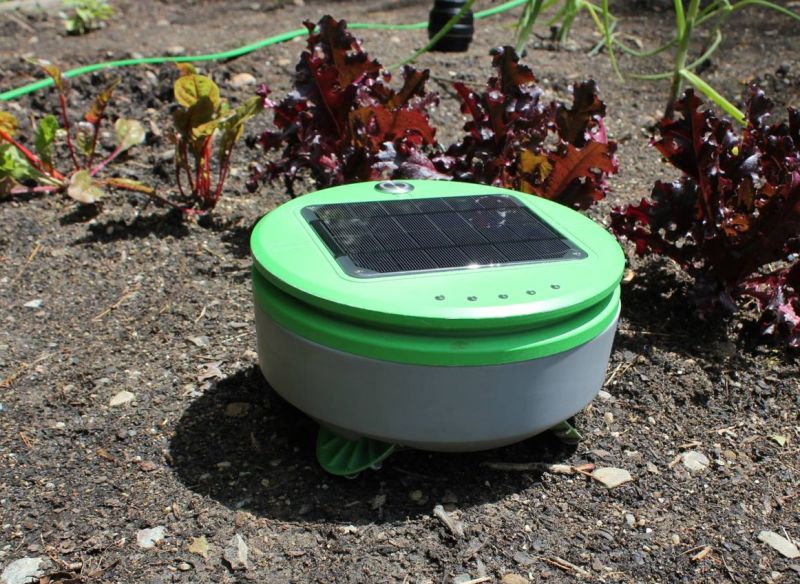

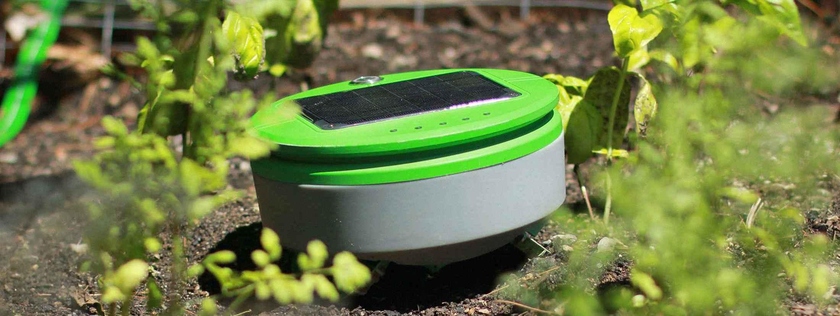

Tertill – это робот-садовник, который ежедневно патрулирует сад в поиске сорняков и уничтожает их. Безошибочно определять «врагов» устройству помогает система датчиков. Принцип работы очень простой: высокие растения, что касаются передней части корпуса, Tertill определяет как важные, но мелкие сорняки, легко проходящие под корпусом устройства, активируют работу резака.
