Ветроэнергетика проделала свой путь от простейших ветряных мельниц до массивных, протянувшихся на многие километры промышленных ВЭС, и при этом осталась одной из самых экологически безопасных отраслей энергетики. Универсальность, экономичность и эффективность ветряной энергии послужили росту популярности бытовых ветрогенераторов среди жителей частных домов. Обеспечить автономное питание для своего жилища с помощью возобновляемого источника энергии – привлекательная идея. Поэтому сегодня мы подготовили для вас инструкцию по сборке домашней ЭС.
Рис. 1

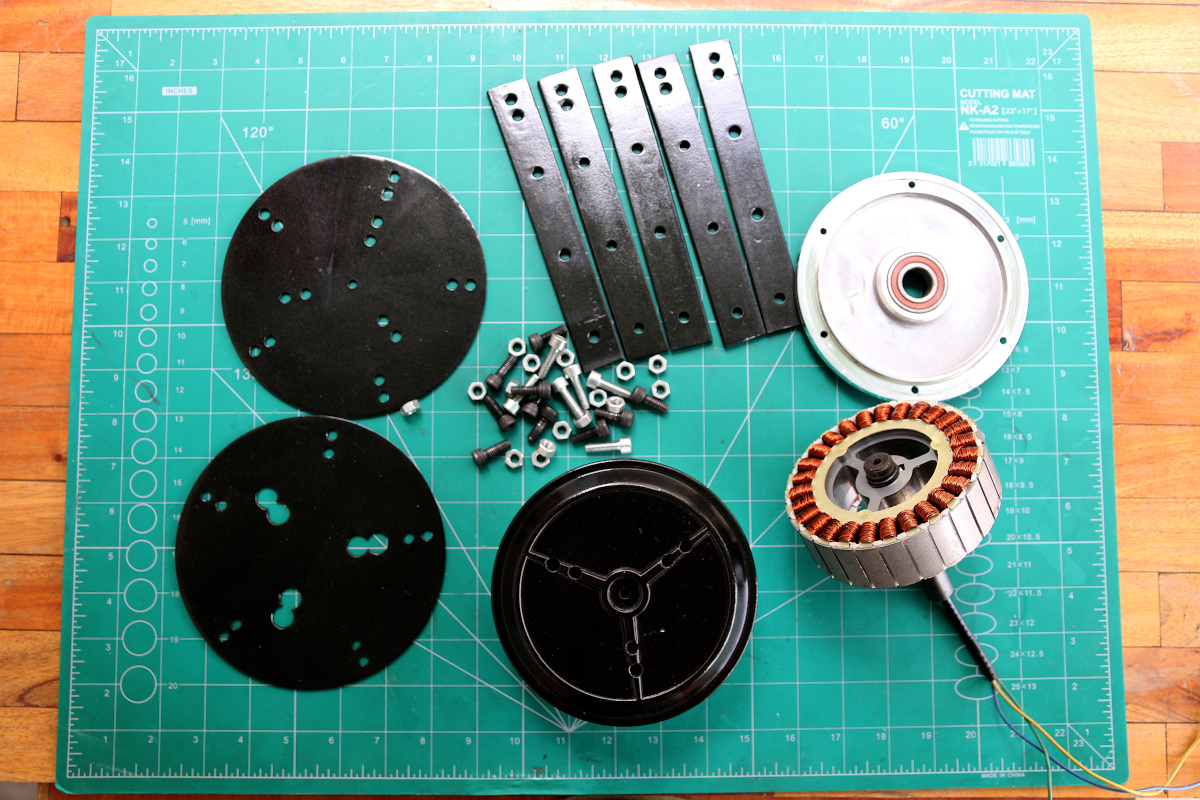

Шаг 1: Материалы и инструменты
Ниже, в основном, перечислено всё то, что опытный изобретатель легко сможет найти в своей мастерской, у знакомых, либо в магазине техники. Наша инструкция не претендует на точное копирование описанных процессов (творчество прежде всего). Главное – держаться близко к базовой структуре и помнить о законах физики. Поэтому, если у вас под рукой не окажется чего-то из нижеперечисленного, попробуйте заменить устройством или деталью с тем же функционалом.
Материалы:
– Гироскутер (нам понадобится его двигатель и некоторые детали корпуса)
– Труба ПВХ диаметром 150 мм
– Круглые стальные пластины 3 мм в толщину
– Стальные полосы 25 мм в ширину
– Стальная полоса 50 мм в ширину
– Стальные пластины 5 мм в толщину
– Фанера
– Шестигранный стержень
– Гайки и болты
– Оцинкованная труба 50 мм
Рис. 2
Инструменты:
– Ручная дрель
– Лобзик
– Угловая шлифовальная машина
– Плоскогубцы
Шаг 2: Подготовка двигателя
Нам нужен гироскутер, потому что в нём используются бесколлекторные (бесщёточные) двигатели постоянного тока. Для нашего проекта это лучший вариант, так как не нужно беспокоиться ни об износе щеток, как в случае с коллекторным, ни об эффективности (у бесщёточного она значительно выше, чем у его собрата с щётками). Кроме того, двигатели гироскутера могут выдавать хорошее напряжение даже при ручном управлении. А этот фактор важен в ветроэнергетике, так как даёт возможность получать необходимое напряжение даже при слабых потоках ветра.
Рис. 3

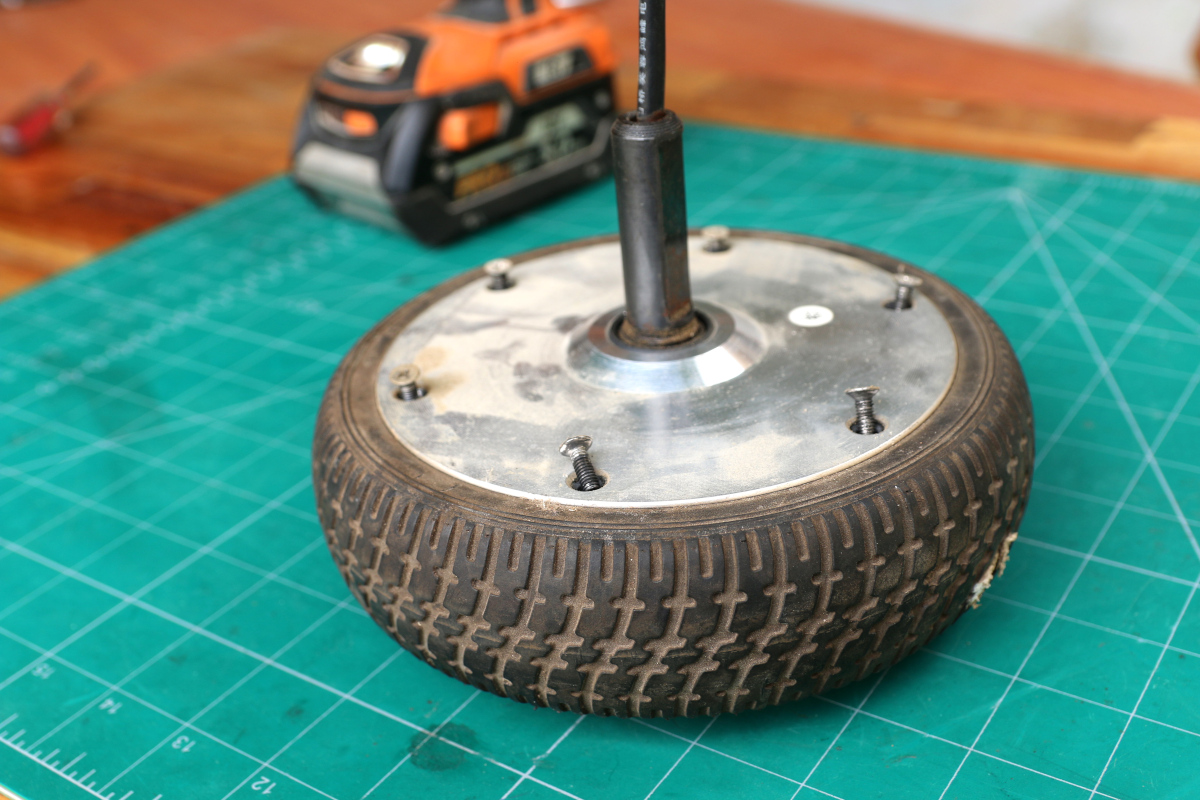

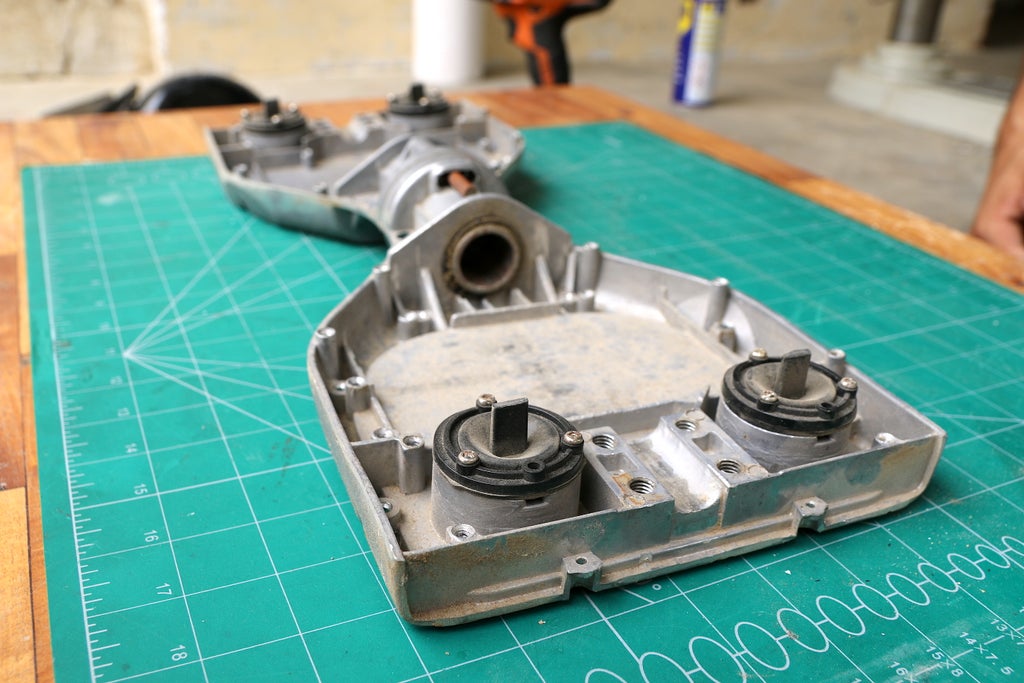

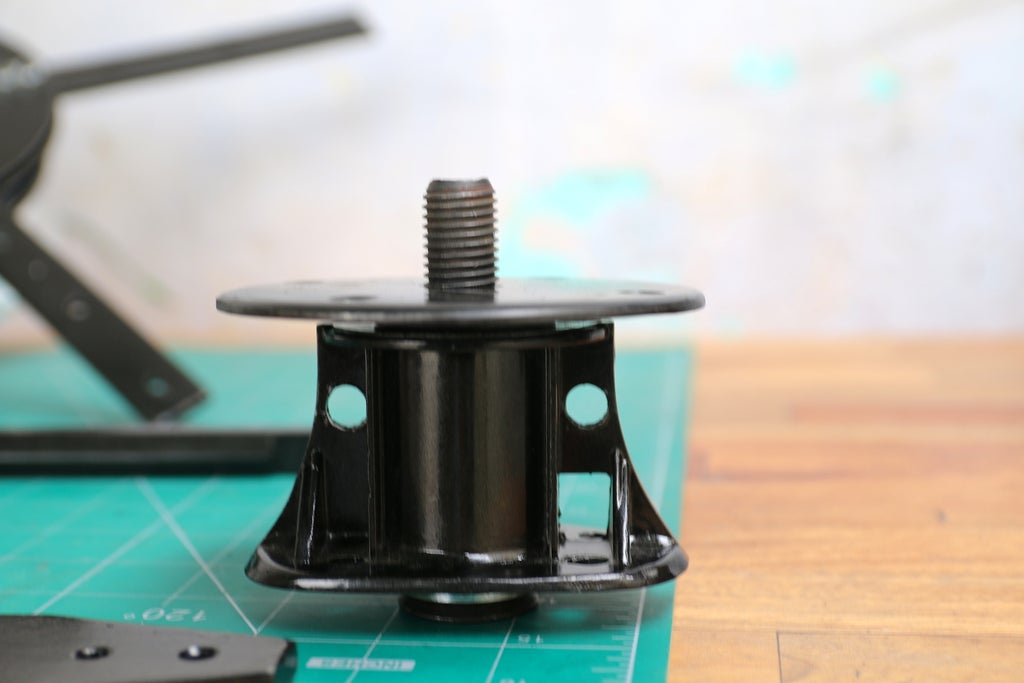

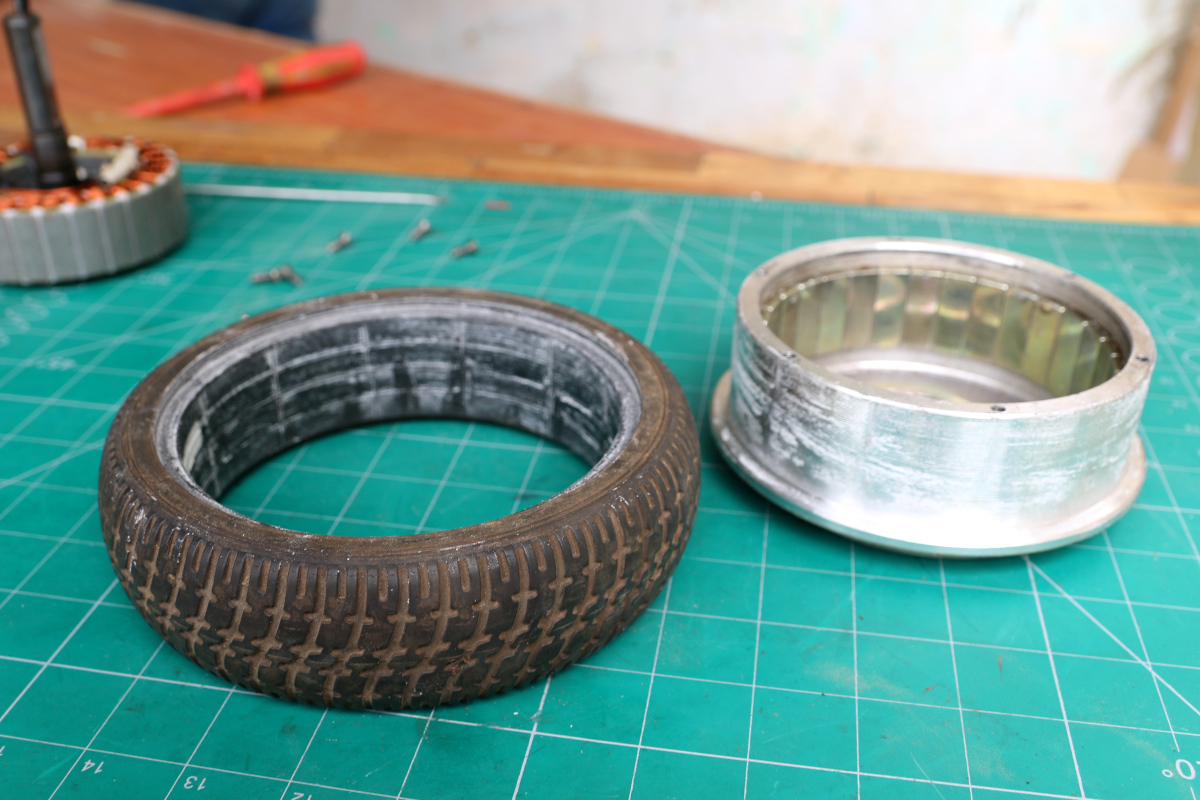

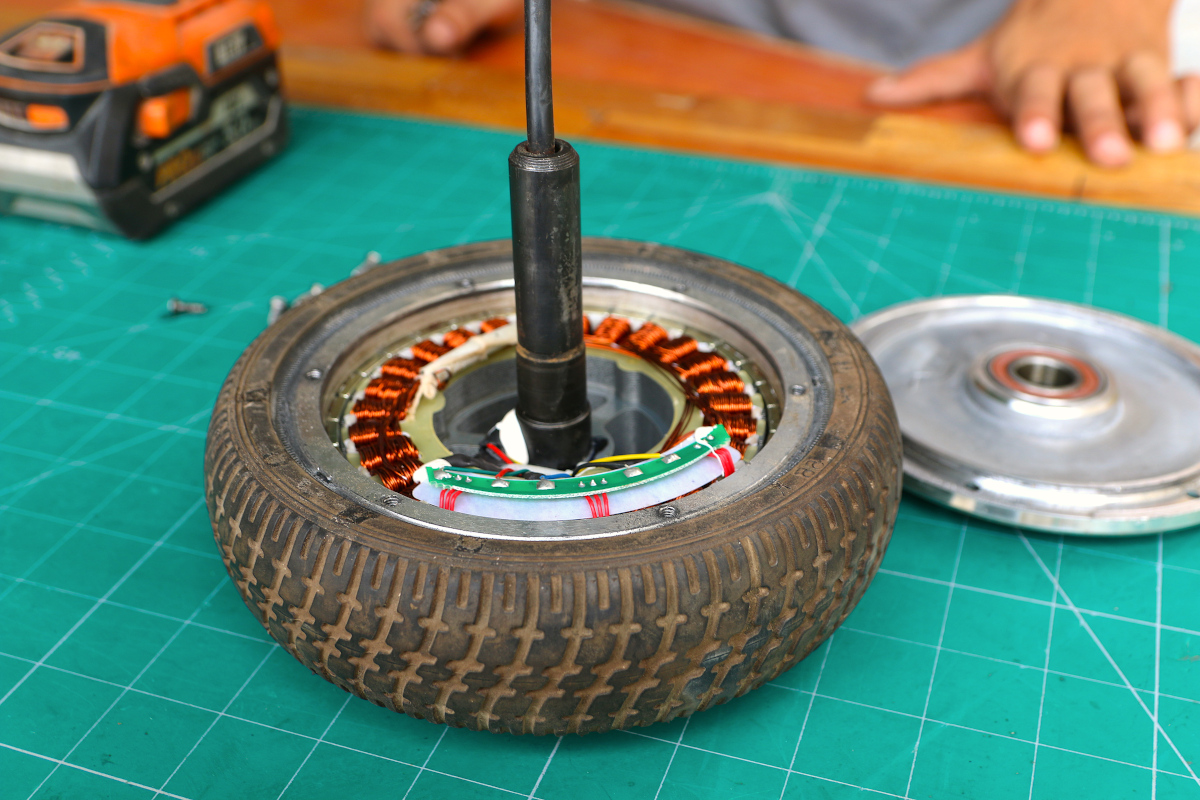

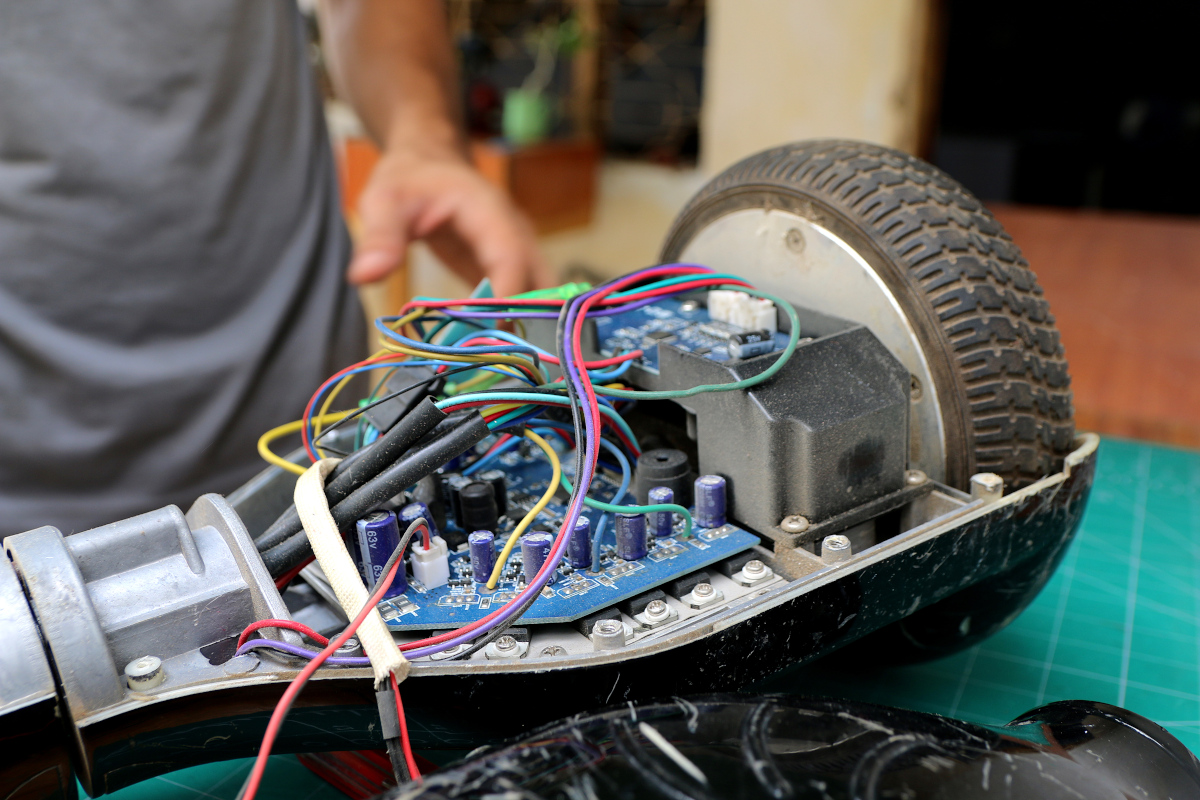

Начнём с того, что разберём гироскутер и вытащим на свет один из его моторов. Чаще всего моторы-двигатели находятся в хорошем состоянии, но, чтобы убедиться в их работоспособности, положите один из них на скамейку, закрепите вал с помощью зажима и подключите лампочку 12В к любым двум проводам, выходящим из него. Быстро раскрутите мотор вручную и ждите, засветится ли лампочка. Если двигатель прошёл проверку, разберите его, открутив винты с обратной стороны, снимите шину с помощью отвертки, и отделите ротор от статора, как показано на рисунках 4, 5 и 6.
Рис. 4
Рис. 5
Рис. 6
Шаг 3: Адаптер для лопастей
Чтобы заставить двигатель вращаться и вырабатывать электричество, нужно сначала преобразовать порывы ветра в механическую энергию. Сделать это легко с помощью лопастей ветрогенератора. Но прежде, чем приступить к их использованию, нужно изготовить адаптер – деталь, необходимую для соединения лопастей с валом двигателя.

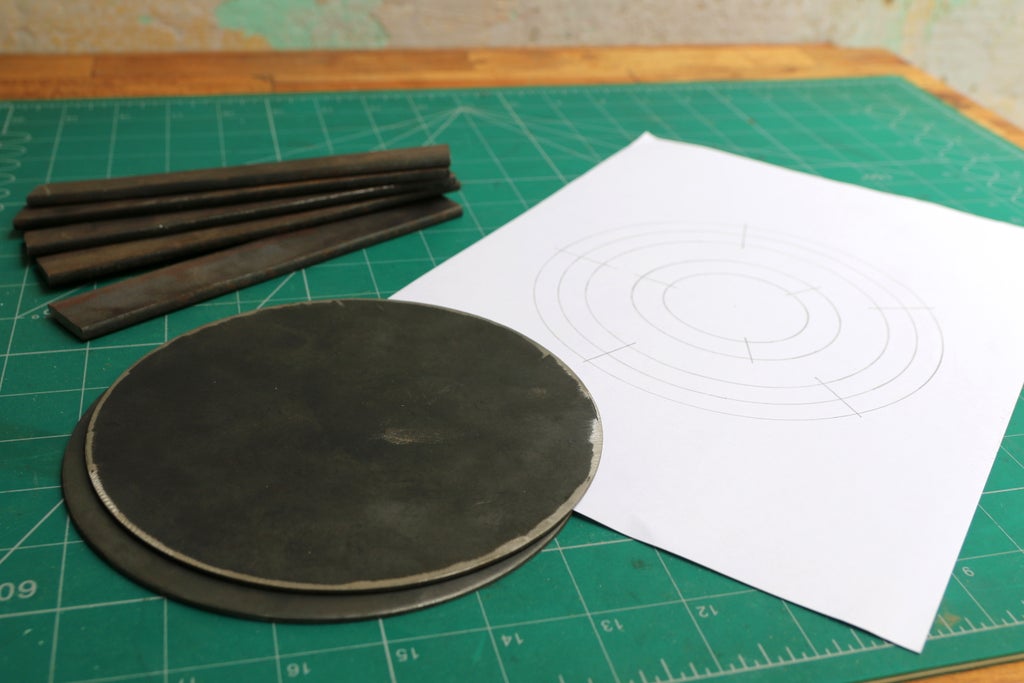

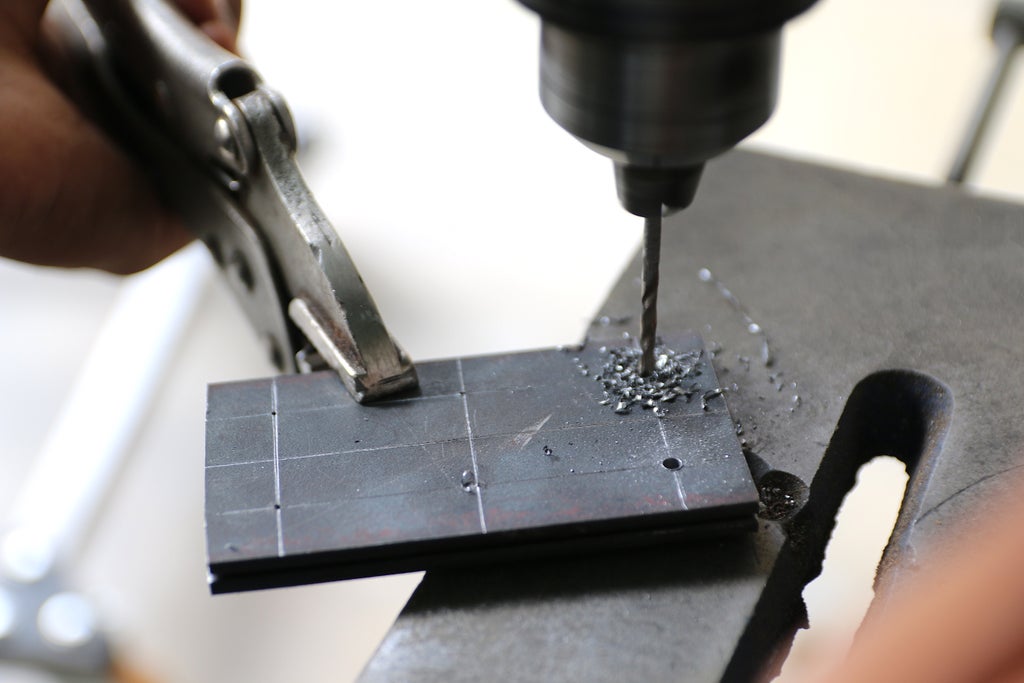

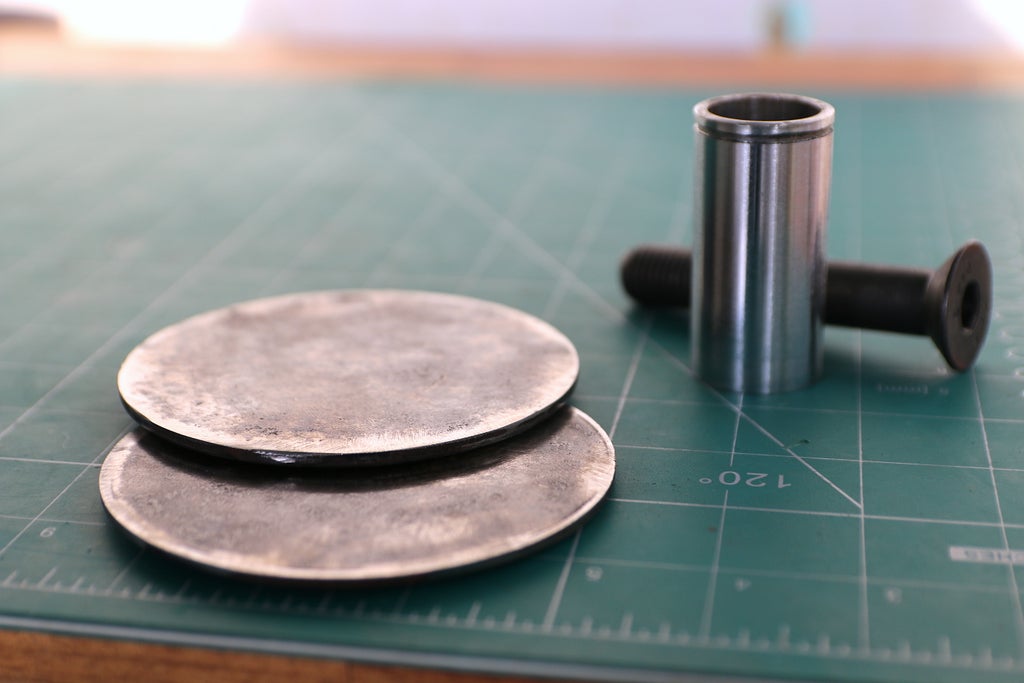

Адаптер можно сделать из двух стальных дисков толщиной 3 мм и диаметром 150 мм (рис. 7). Держатели лопастей будут представлять собой стальные полосы шириной 25 мм и толщиной 5 мм, зафиксированные между дисками.
Рис. 7

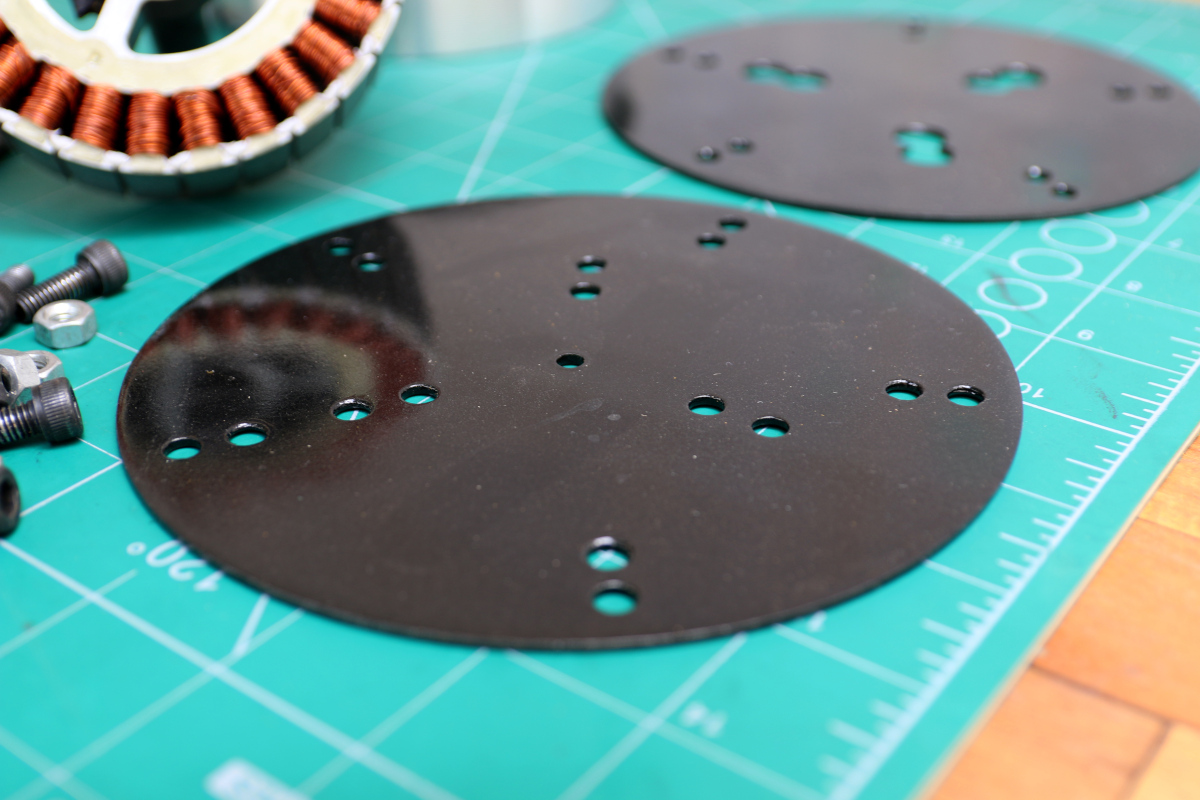

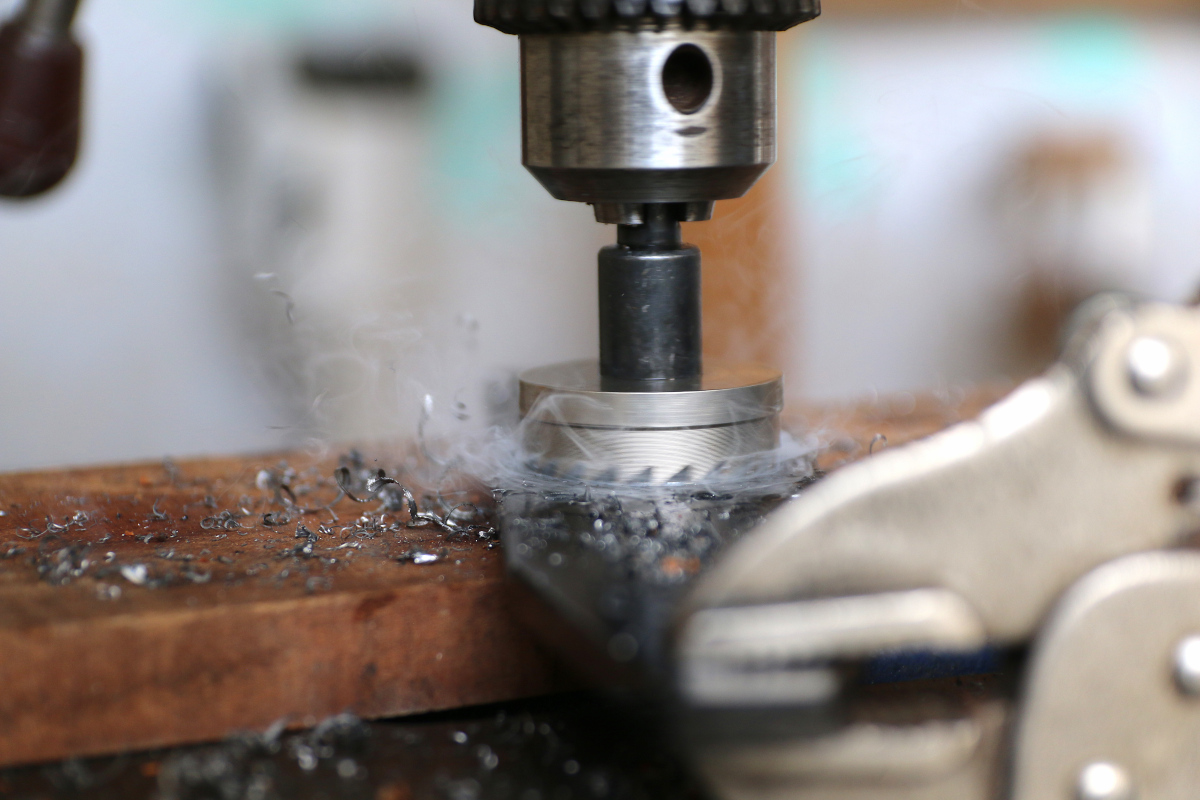

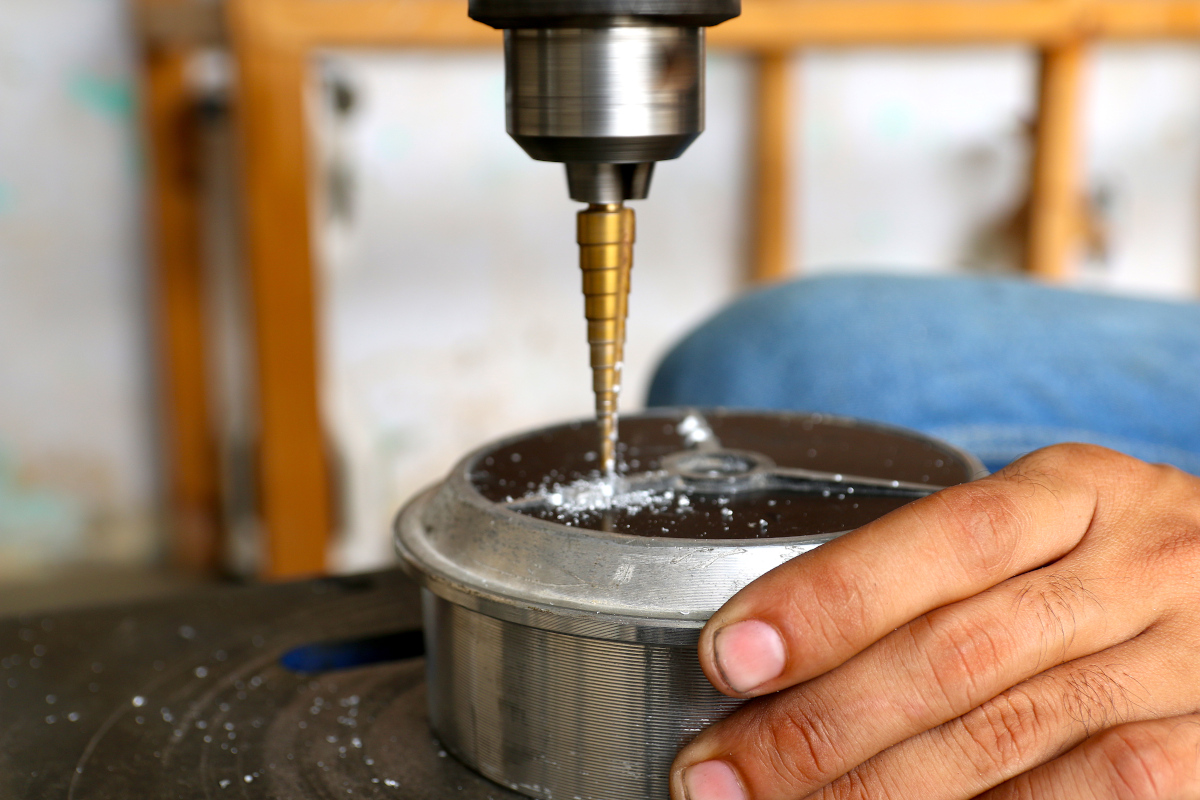

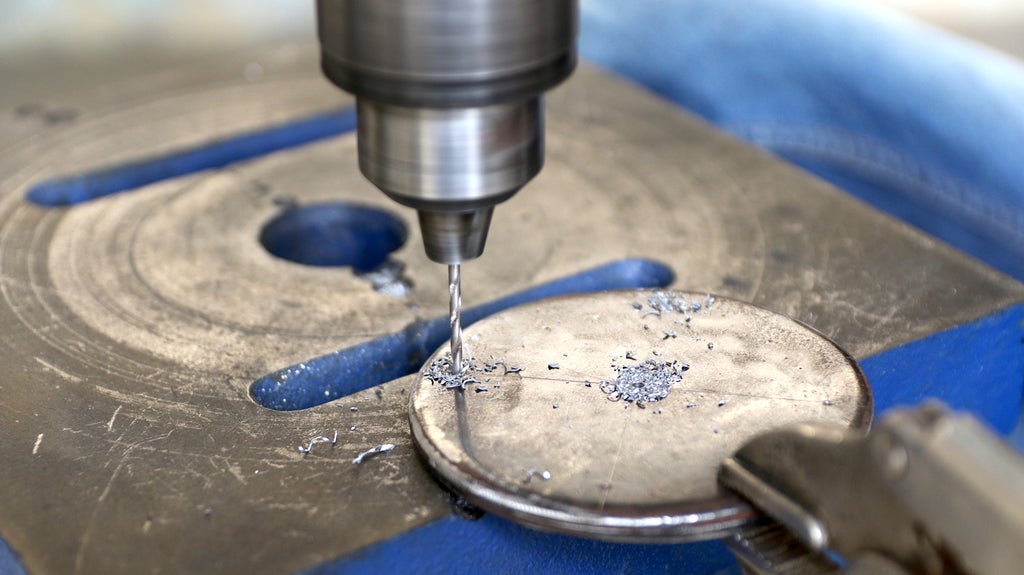

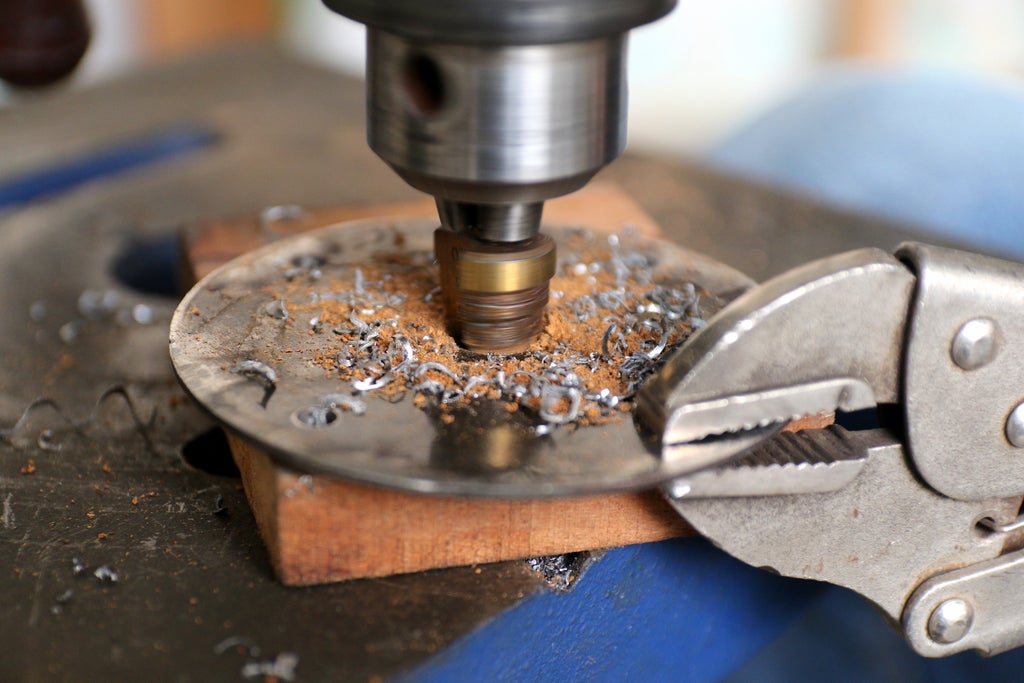

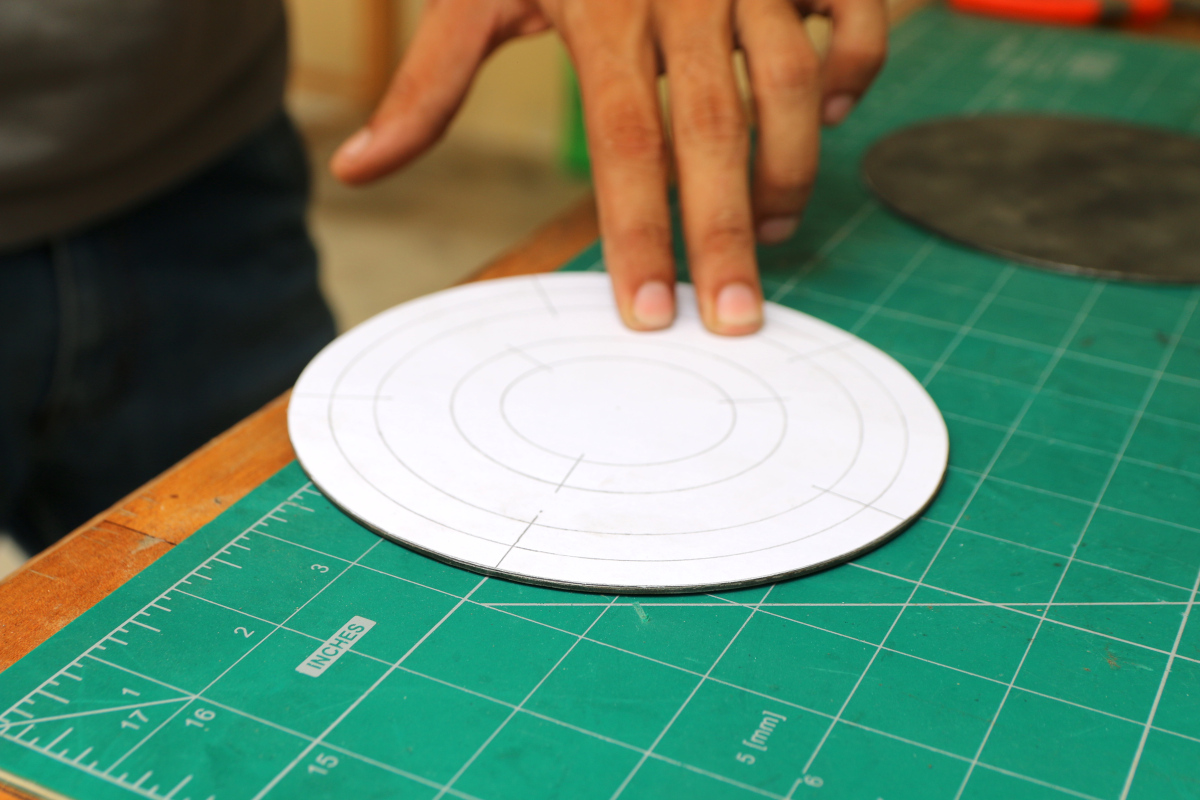

Наложите бумагу с метками на металл и просверлите отверстия, необходимые для соединения дисков с двигателем и лопастями (рис. 8 и 9).
Рис. 8
Рис. 9
Теперь сделайте отверстия на обратной стороне ротора и на всех держателях лопастей (рис. 10 и 11).

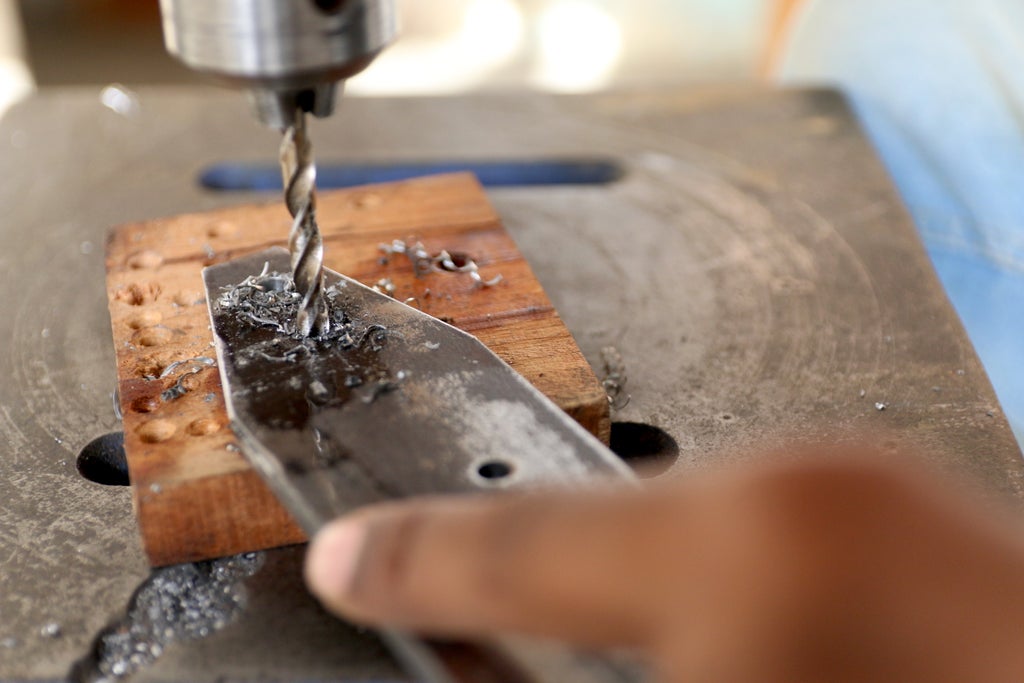

Рис. 10
Рис. 11
Рис. 12

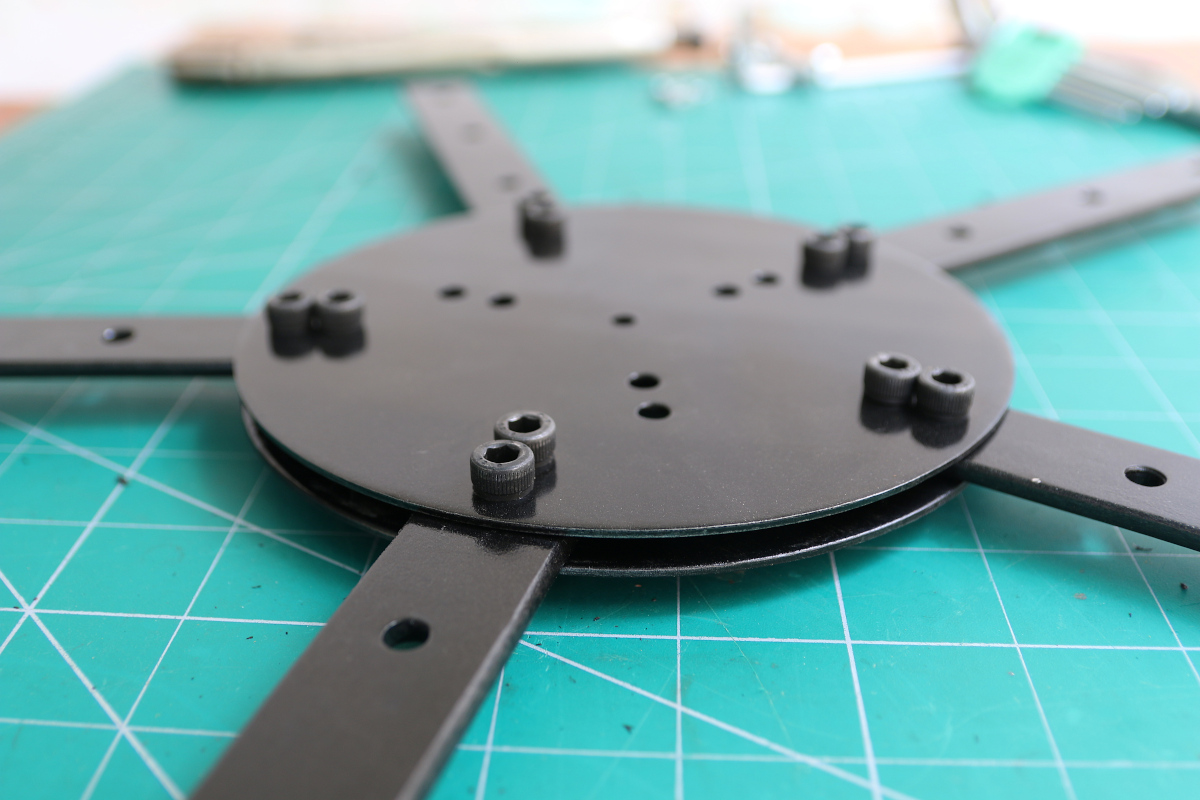

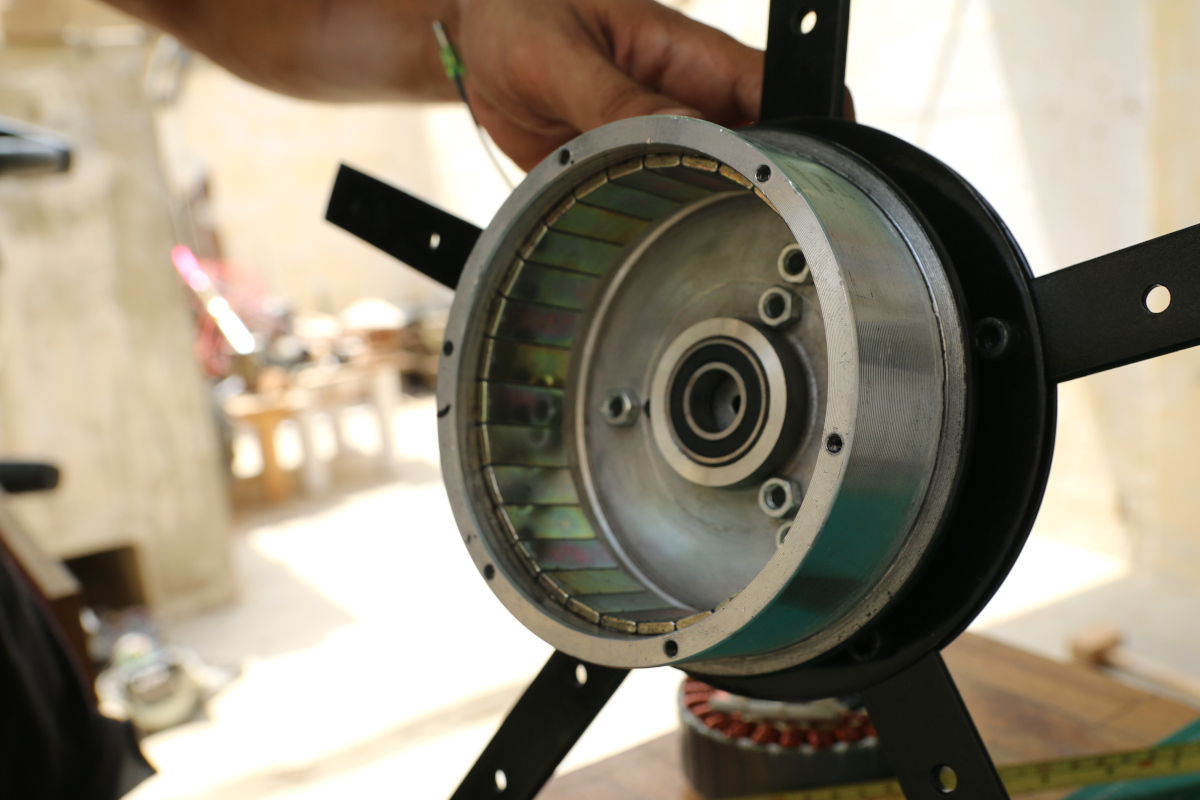

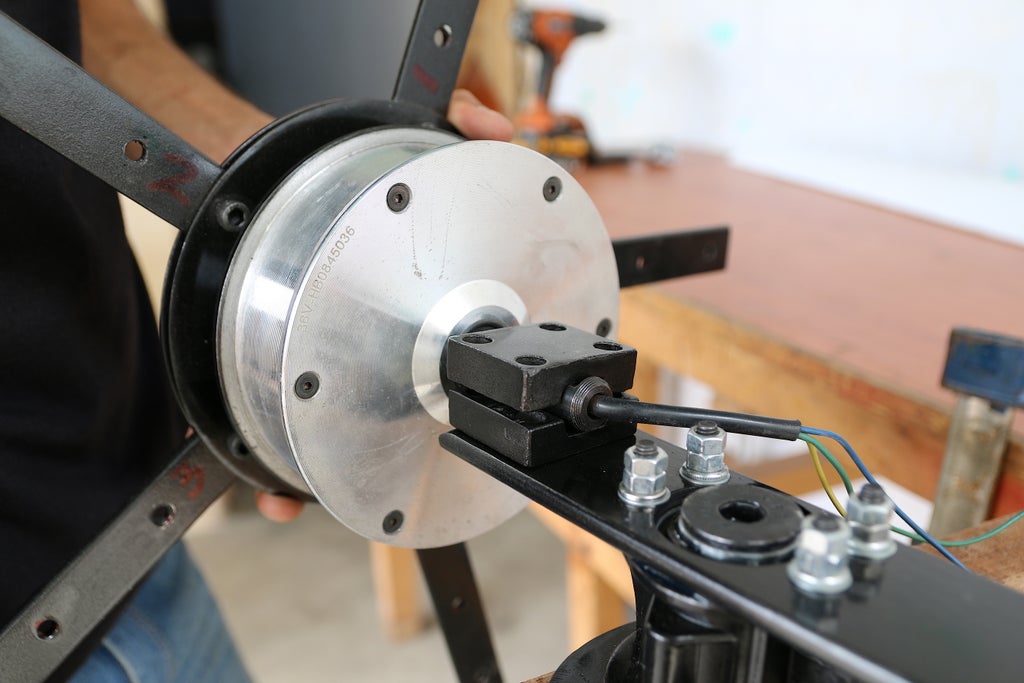

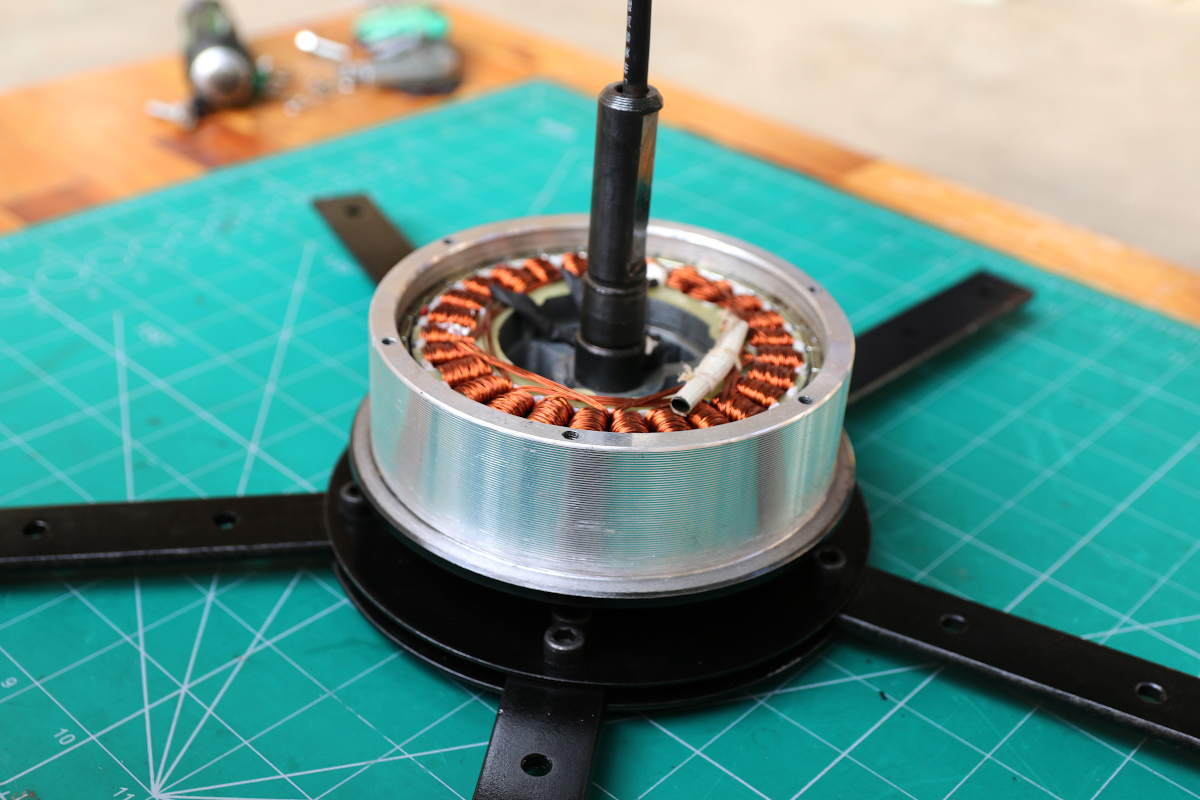

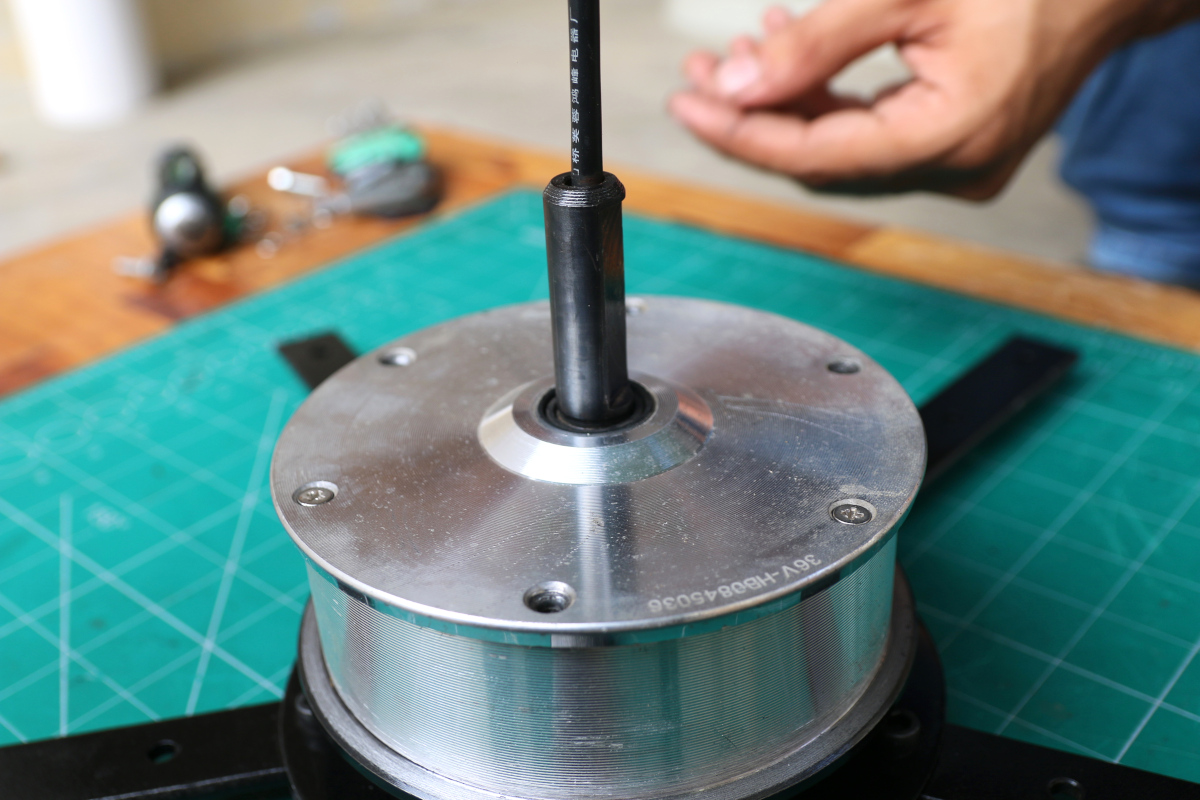

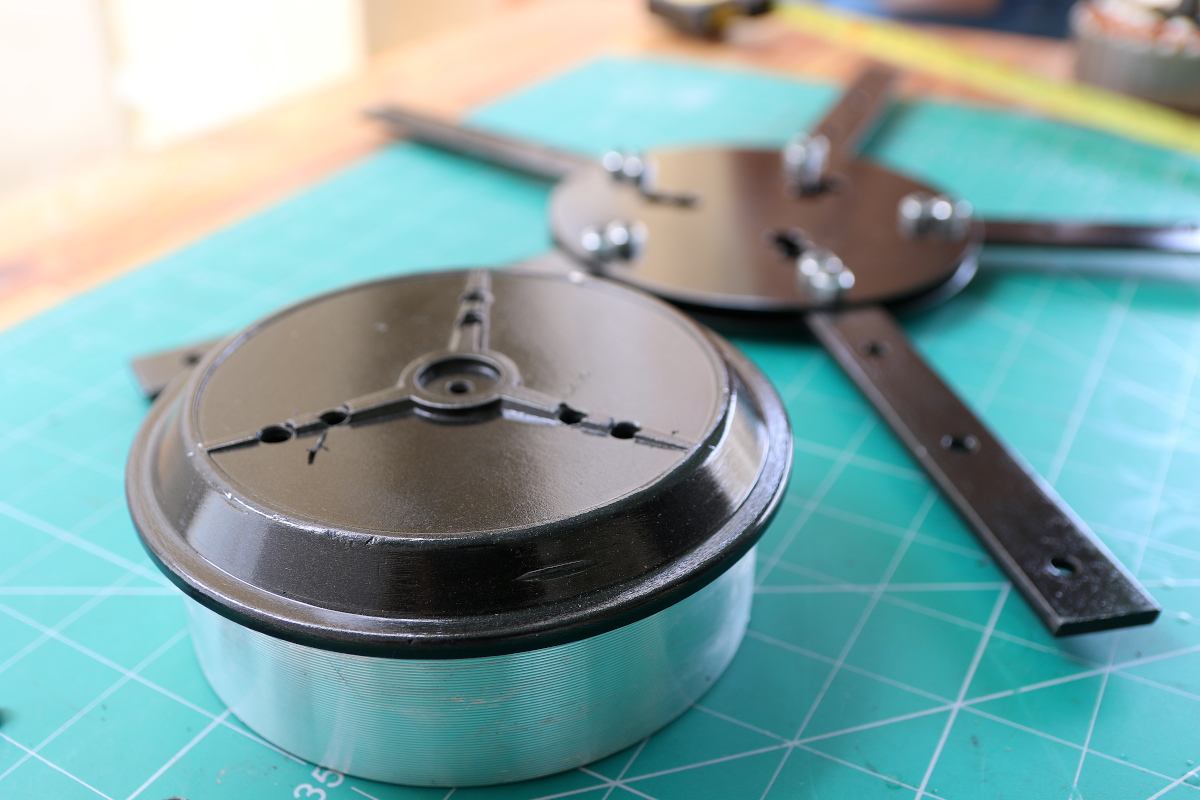

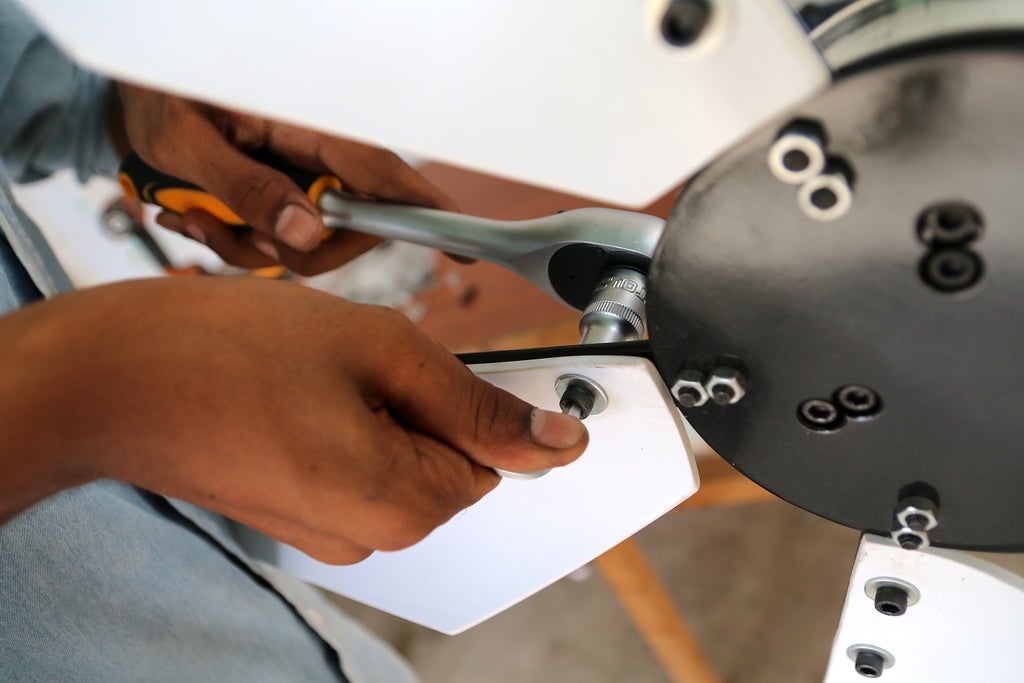

Соберите детали адаптера вместе с ротором и убедитесь, что все составляющие максимально сбалансированы (в противном случае подшипники прослужат не долго).
Рис. 13
Рис. 14
Рис. 15
Завершите сборку адаптера возвращением статора на его законное место (рис. 16 и 17)
Рис. 16
Рис. 17
Шаг 4: Основной держатель

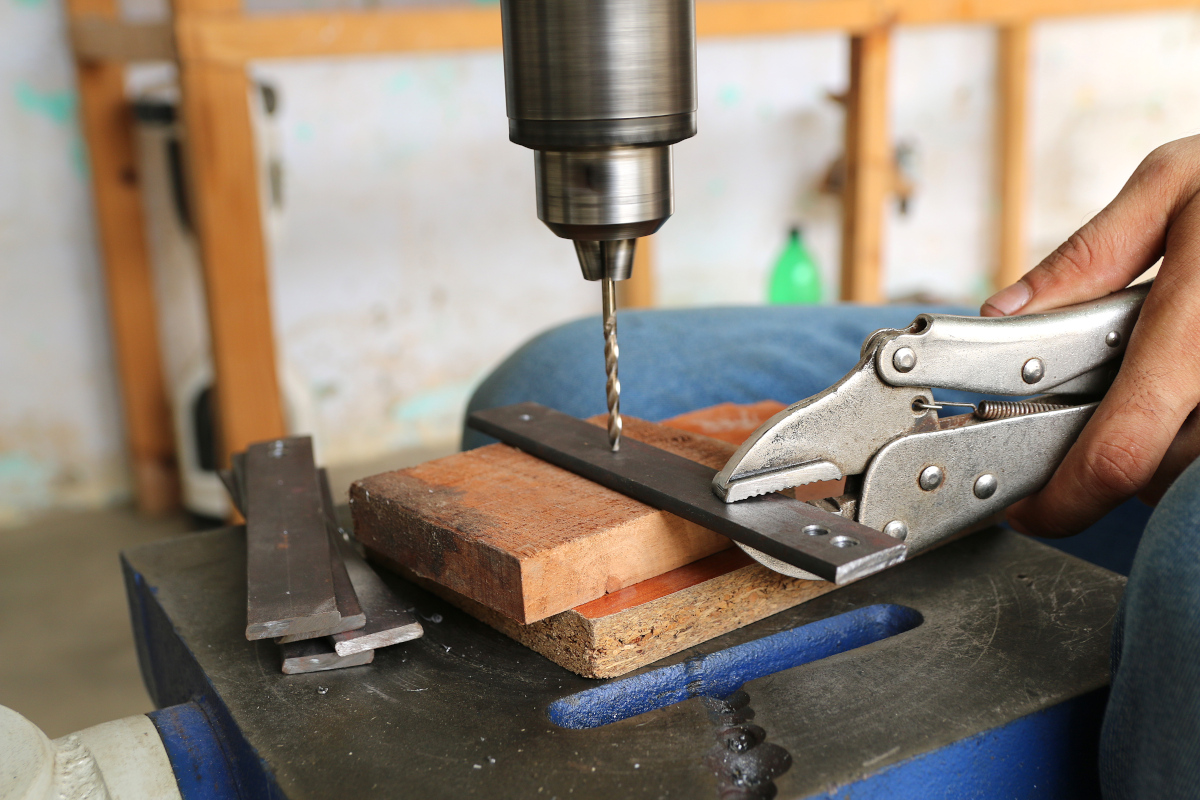

Для укрепления всей конструкции понадобится основной держатель. Его можно сделать из стальной полосы шириной 50 мм и толщиной 7 мм.

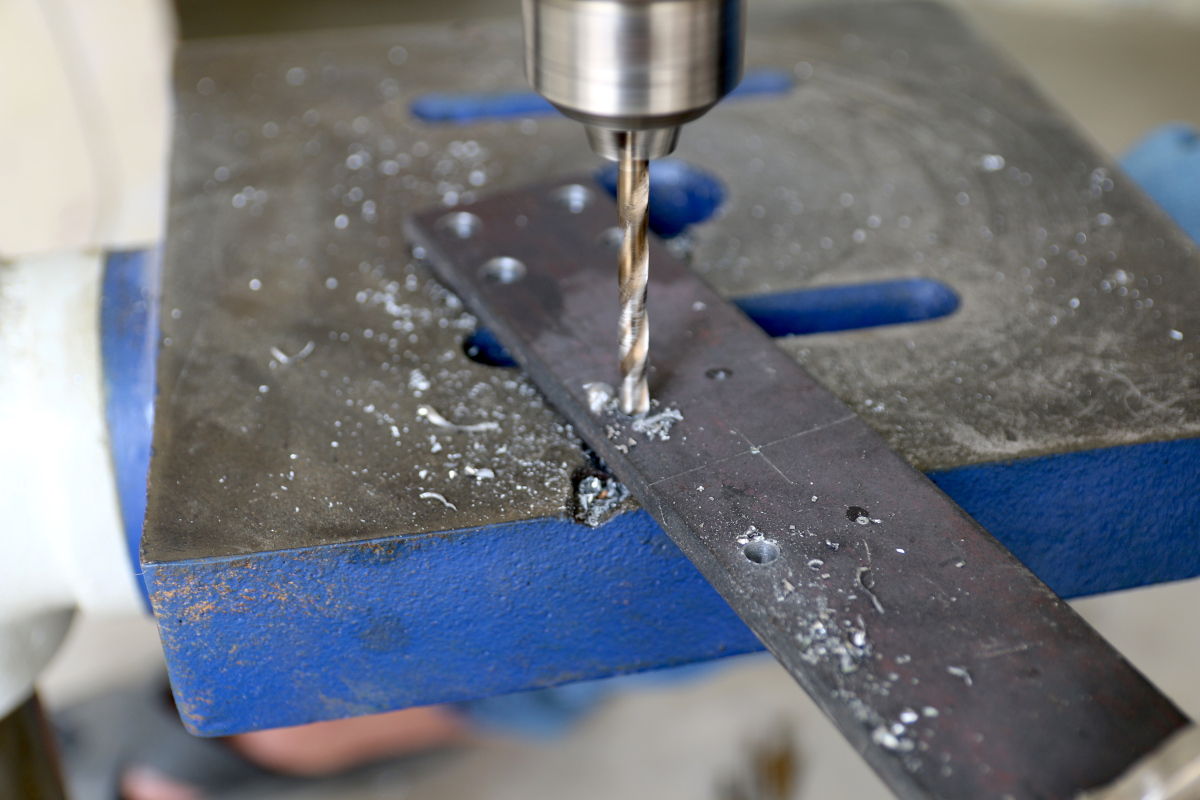

Просверлите отверстия для последующей установки двигателя и хвоста, как на рисунках 18 и 19. Прямо по центру полосы просверлите широкое 36 мм отверстие – оно понадобится для соединения держателя с подвижным механизмом ветряка (рис. 20).
Рис. 18
Рис. 19
Рис. 20
Шаг 5: Поворотный механизм

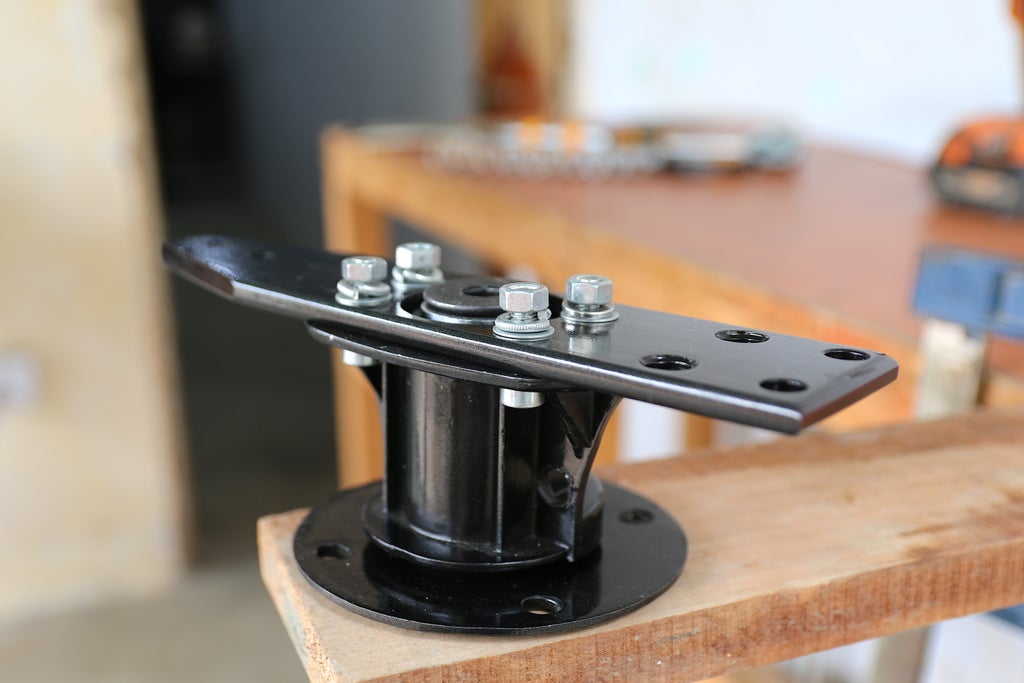

Чтобы всегда держать лопасти на ветру, генератору нужен специальный подвижной механизм. Можно сэкономить много времени, денег и созидательной энергии, просто адаптировав шарнирный механизм уже знакомого нам гироскутера.

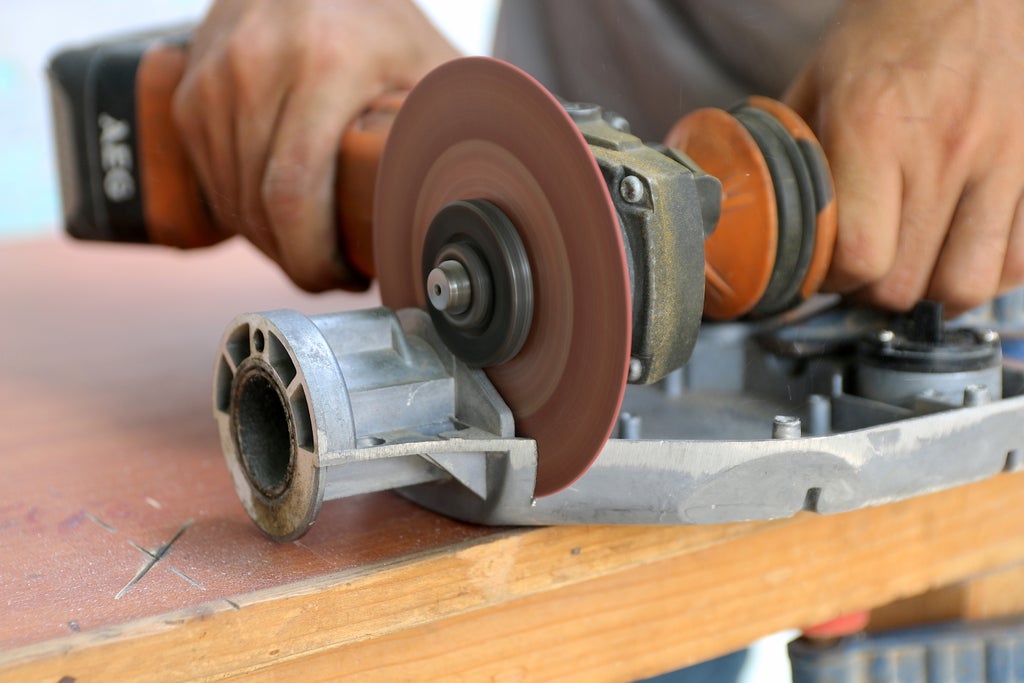

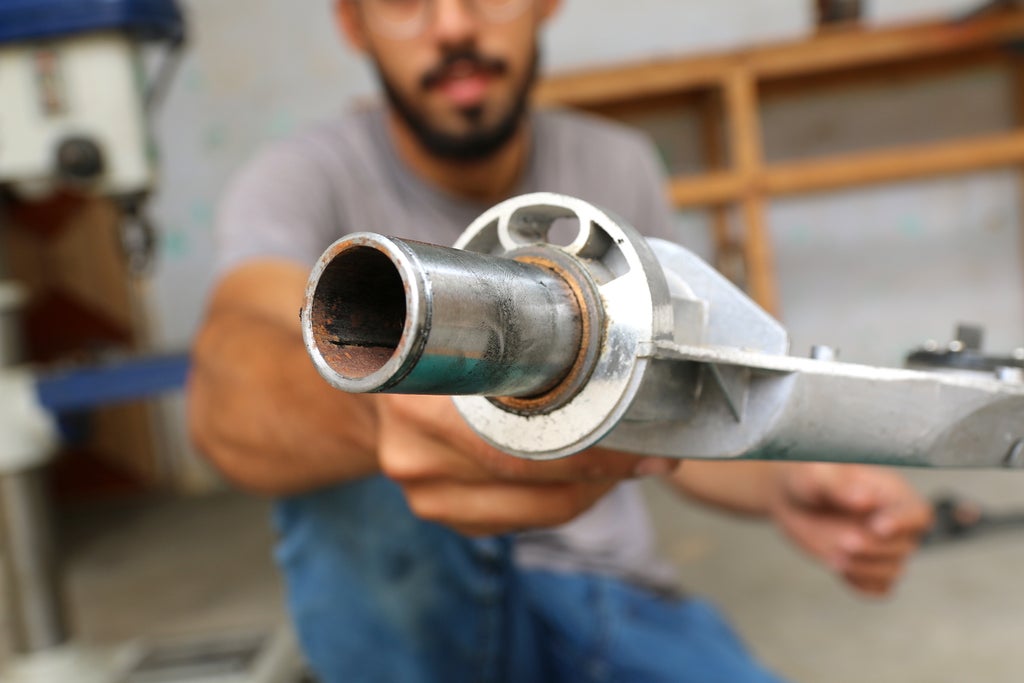

Всё, что нужно – это отрезать центральную часть от корпуса, разделить шатун пополам и полюбоваться видом готового подвижного механизма.

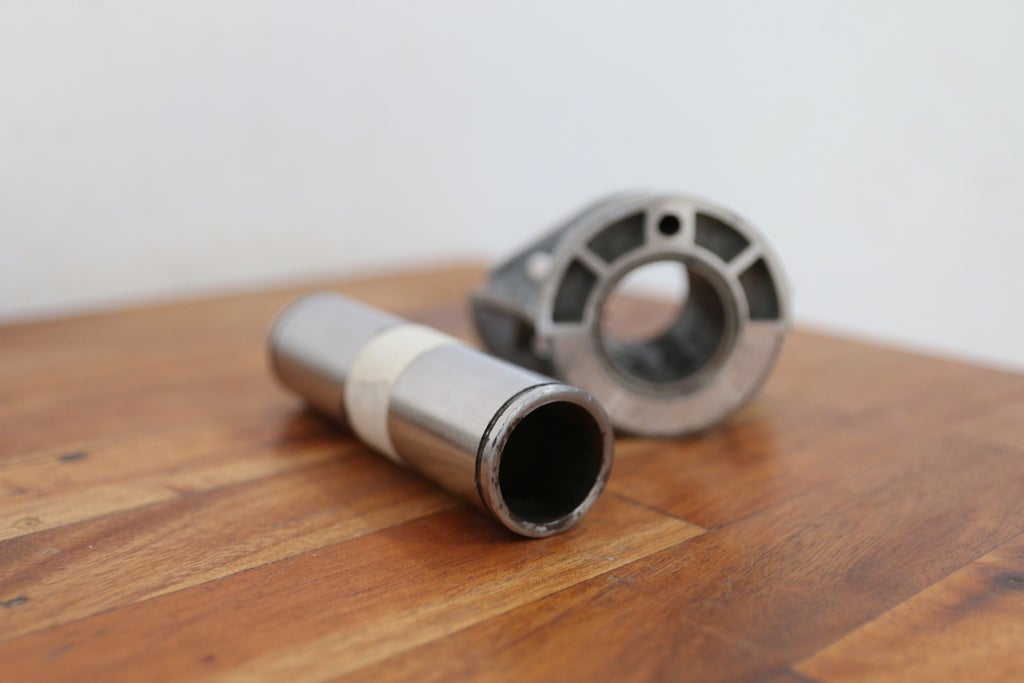

Рис. 21
Рис. 22
Рис. 23
Рис. 24

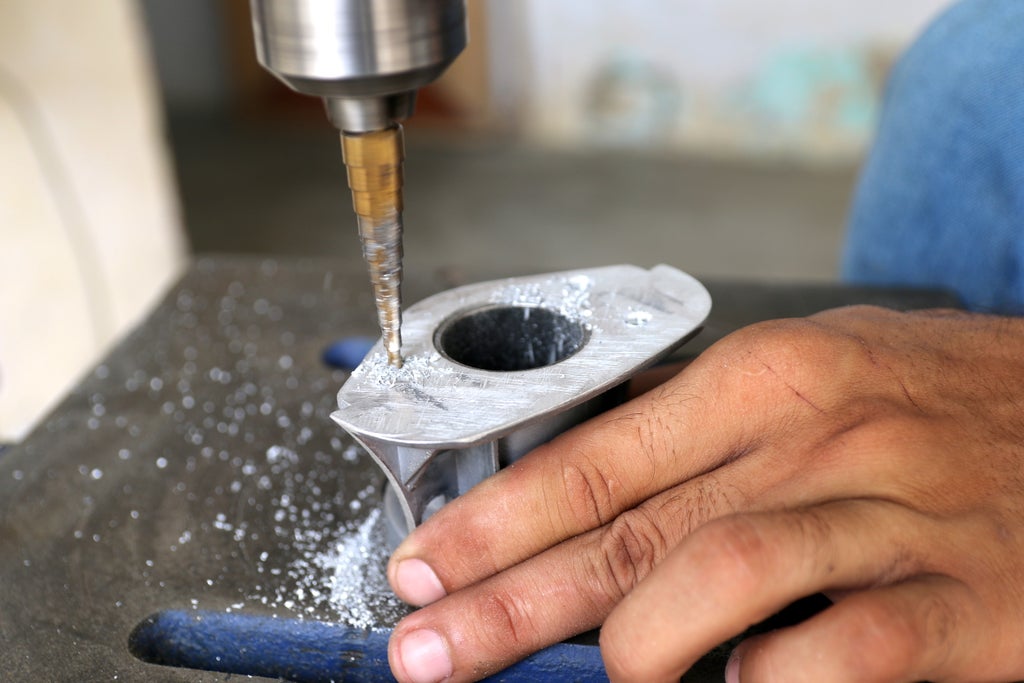

Осталось только просверлить отверстия, как на рисунке 25, и смастерить пару адаптеров из стальных дисков 4 мм толщиной и 100 мм в диаметре (рис. 26, 27 и 28).
Рис. 25
Рис. 26
Рис. 27
Рис. 28
Шаг 6: Сборка хвоста

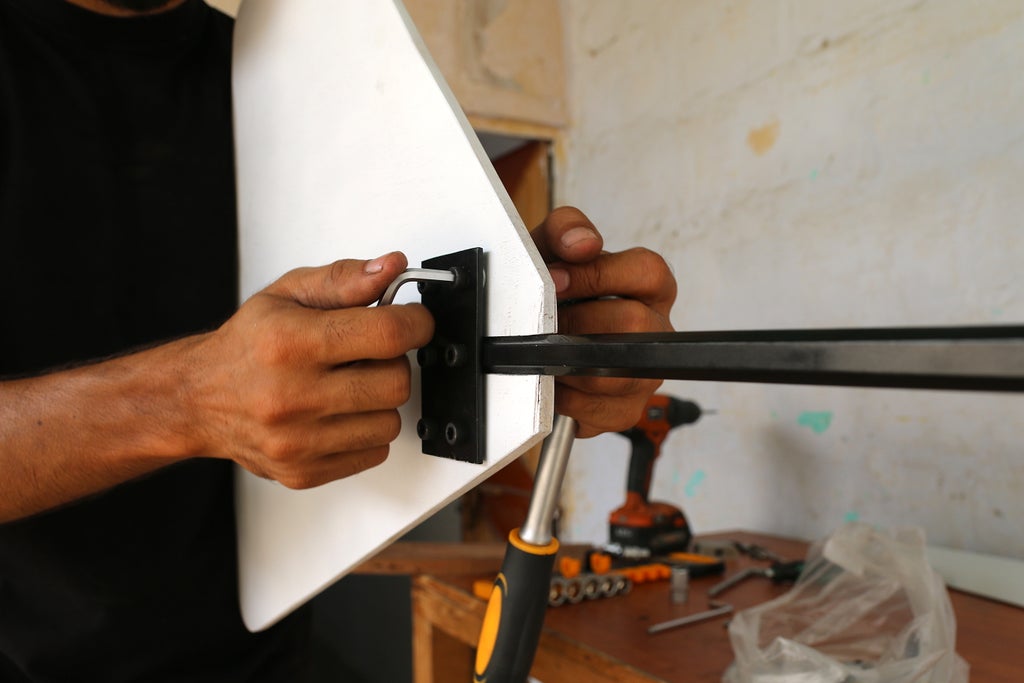

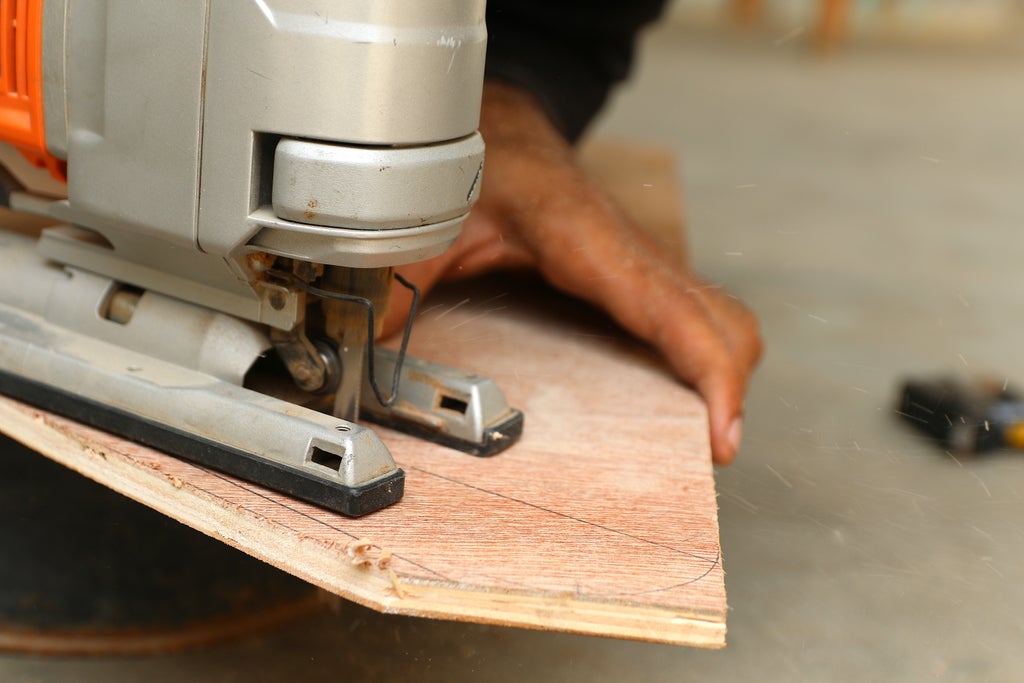

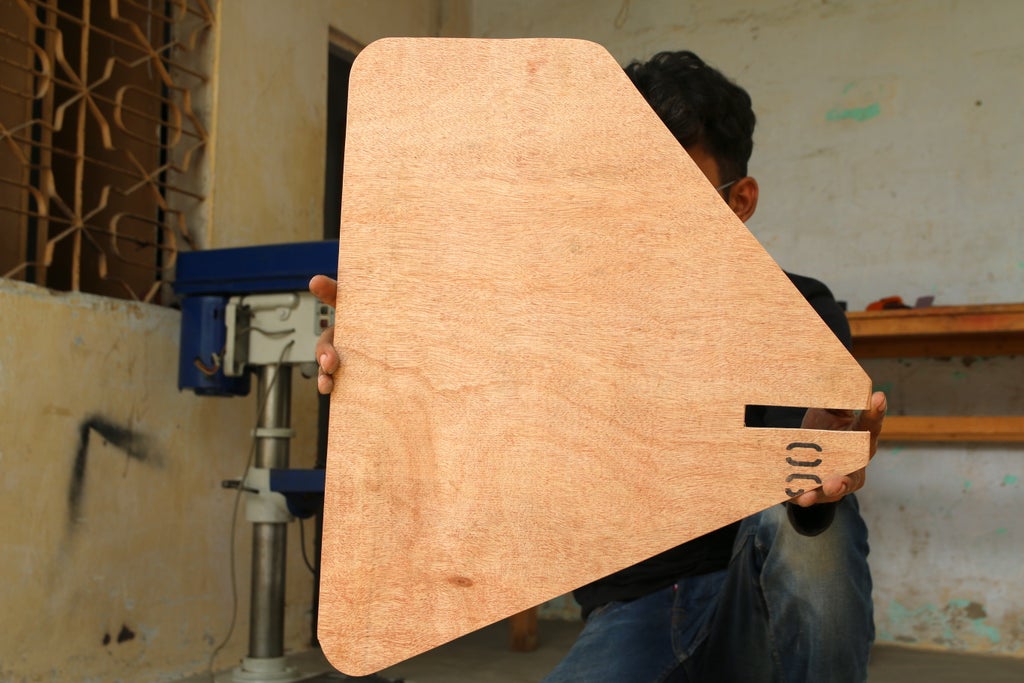

Хвост нужен ветрогенератору, чтобы обеспечить защиту лопастей на случай урагана или бури. Сделать его можно из обычной фанеры. Вырежьте треугольную форму (рис. 30) и подготовьте два металлических адаптера 5 мм с четырьмя отверстиями для крепления (рис 31).
Рис. 29
Рис. 30
Рис. 31

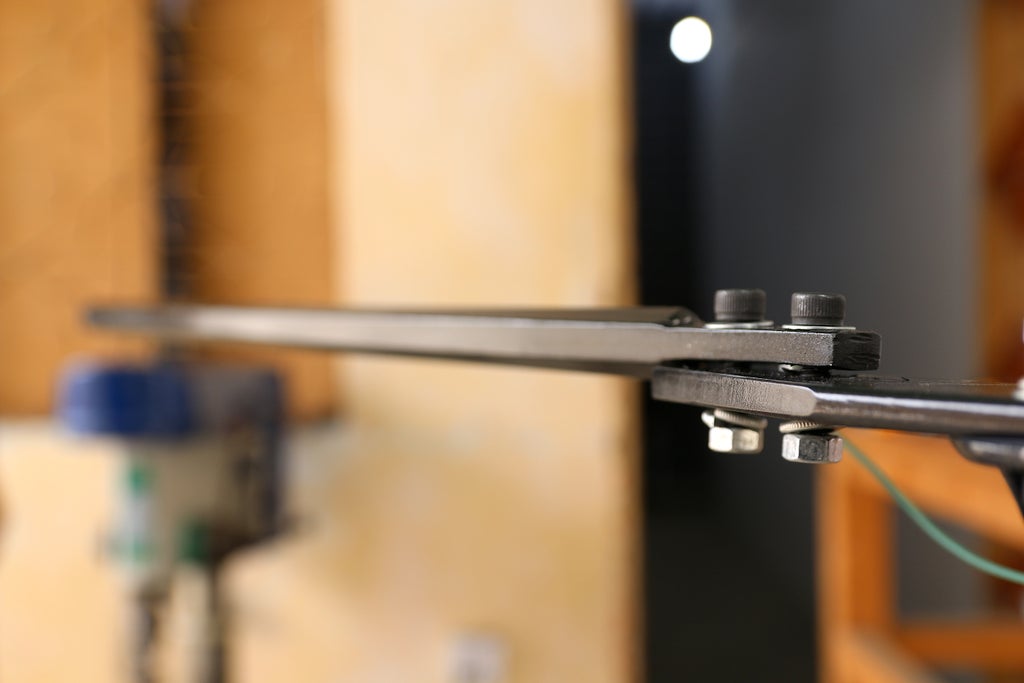

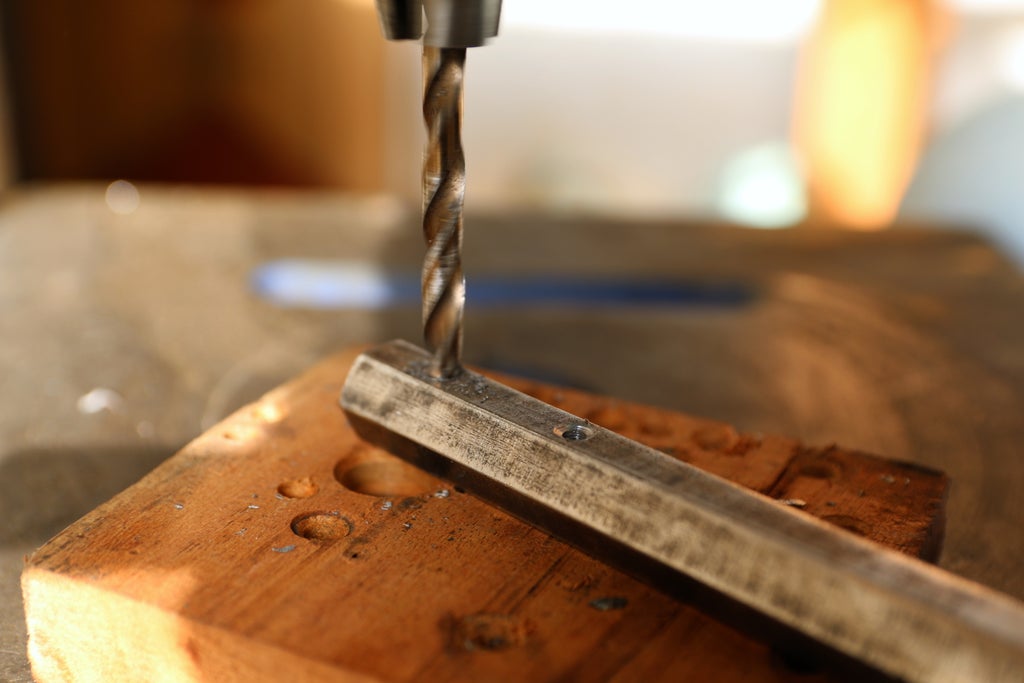

Держателем хвоста может стать простой шестигранный стержень, нужно только просверлить по два отверстия на каждом его конце (рис 32).
Рис. 32
Шаг 7: Лопасти

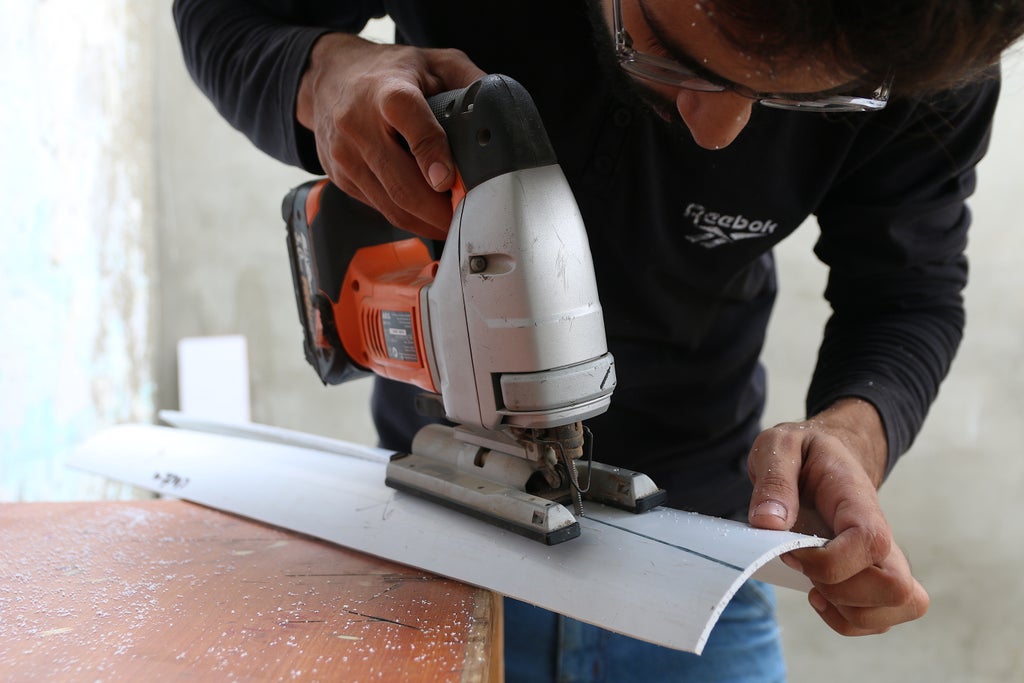

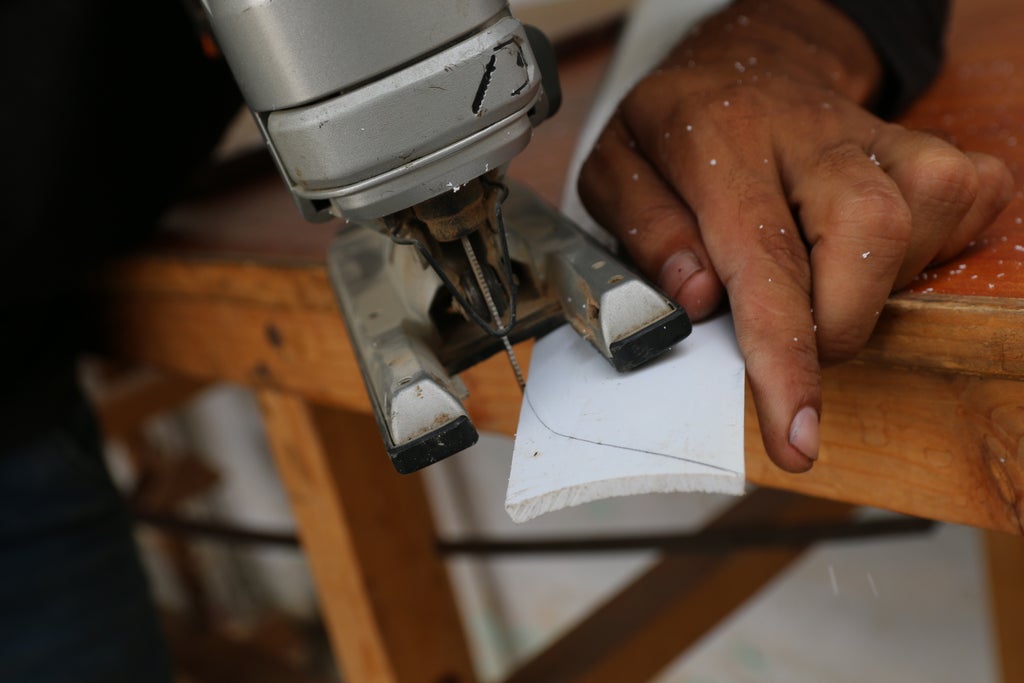

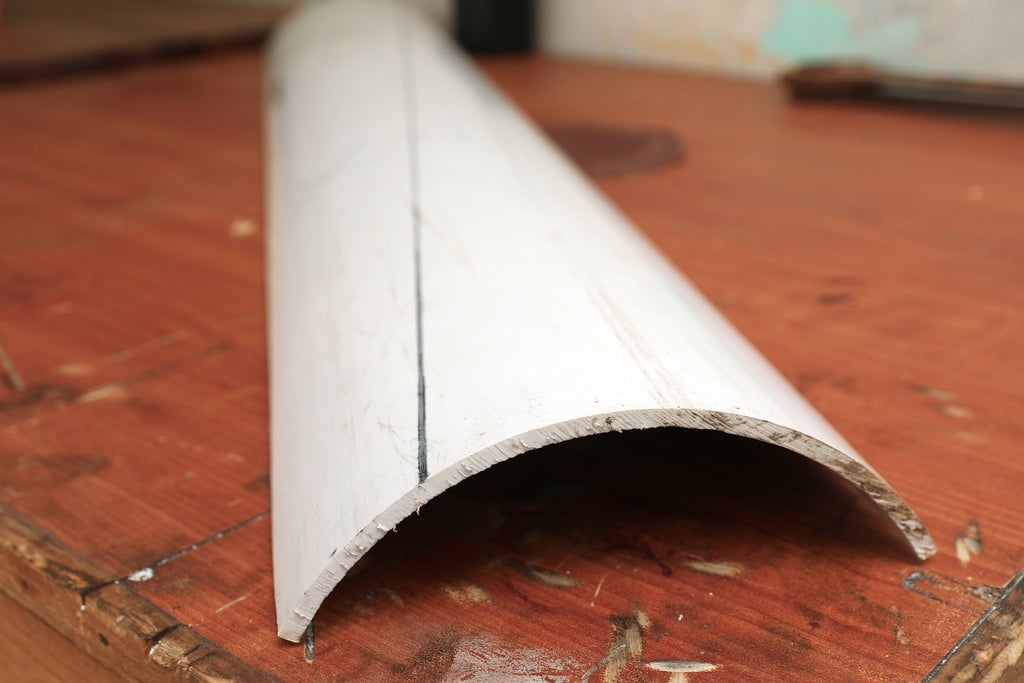

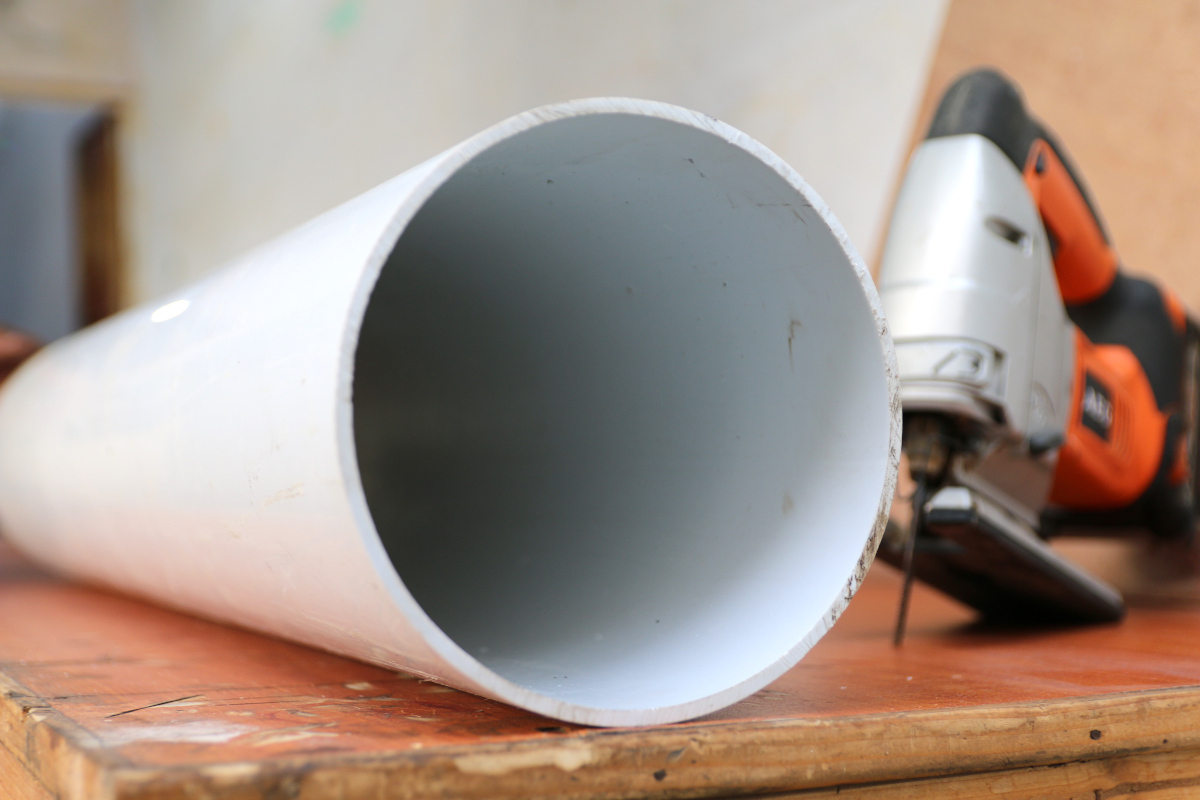

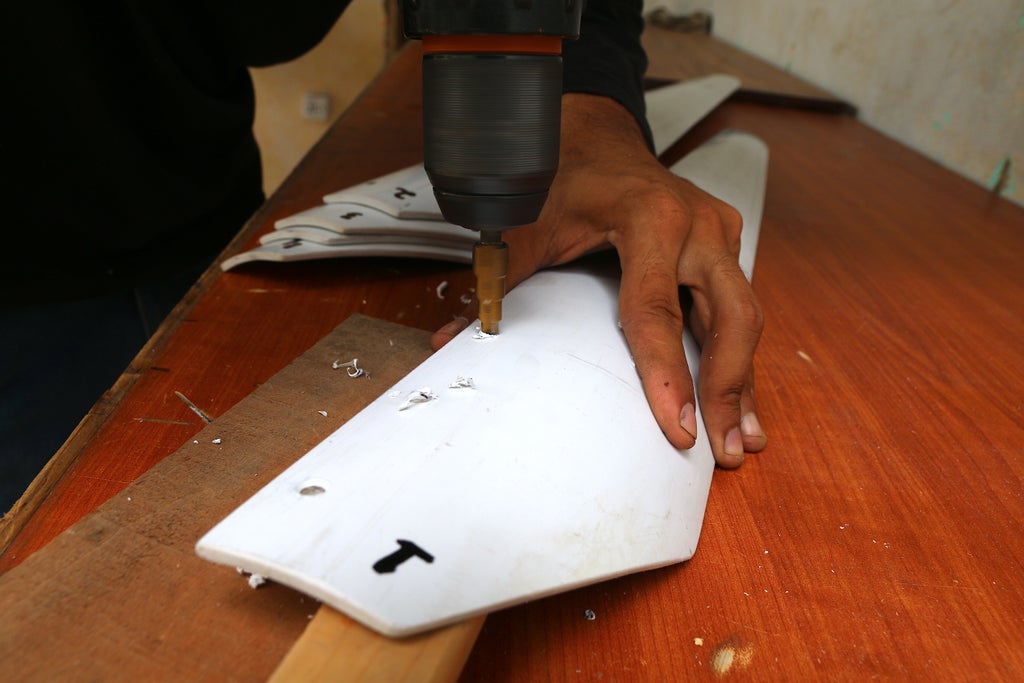

Лопасти легко сделать из метровой трубы ПВХ с диаметром 150 мм. Никаких сложных расчётов не требуется: просто придерживайтесь расстояния 130 мм для самой широкой части лопасти и 50 мм – для самой узкой. Обозначьте линии среза, вооружитесь лобзиком и пилите.
Рис. 33
Рис. 34

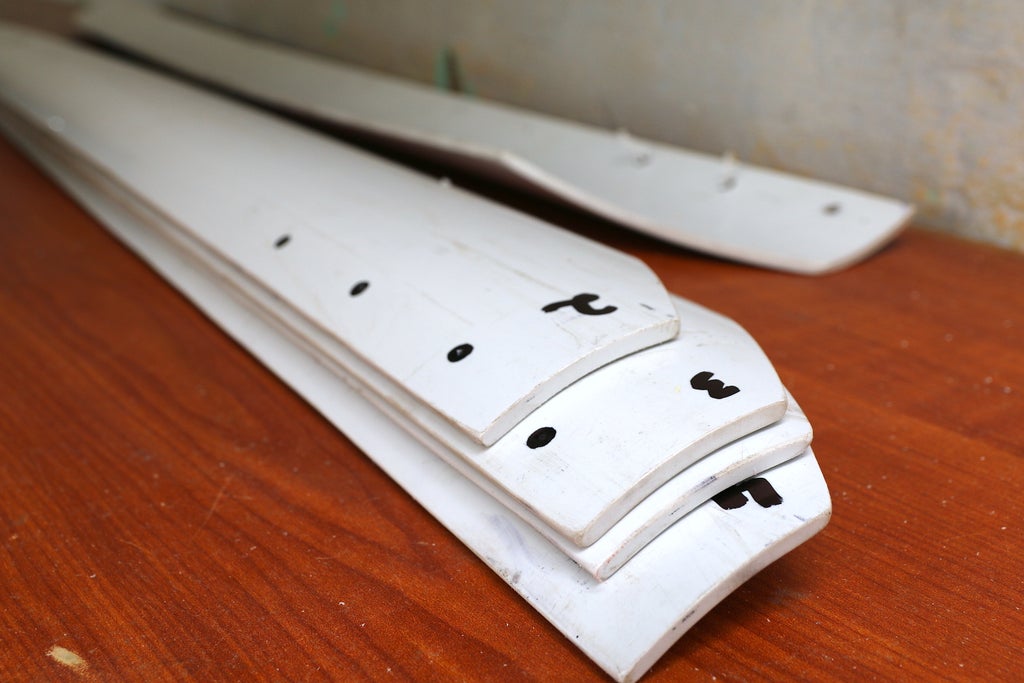

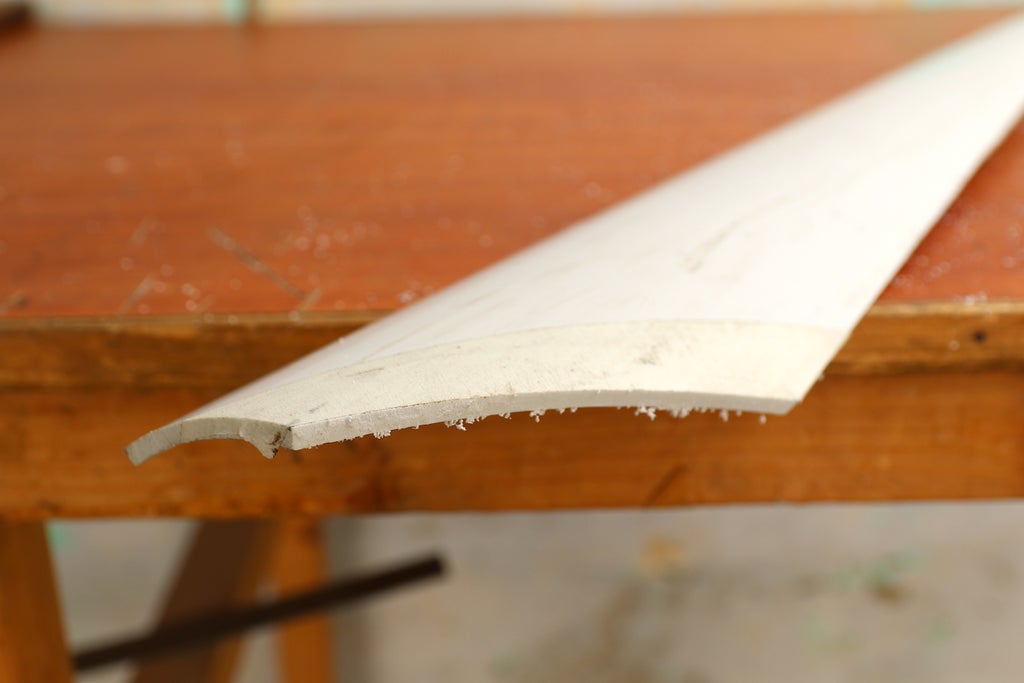

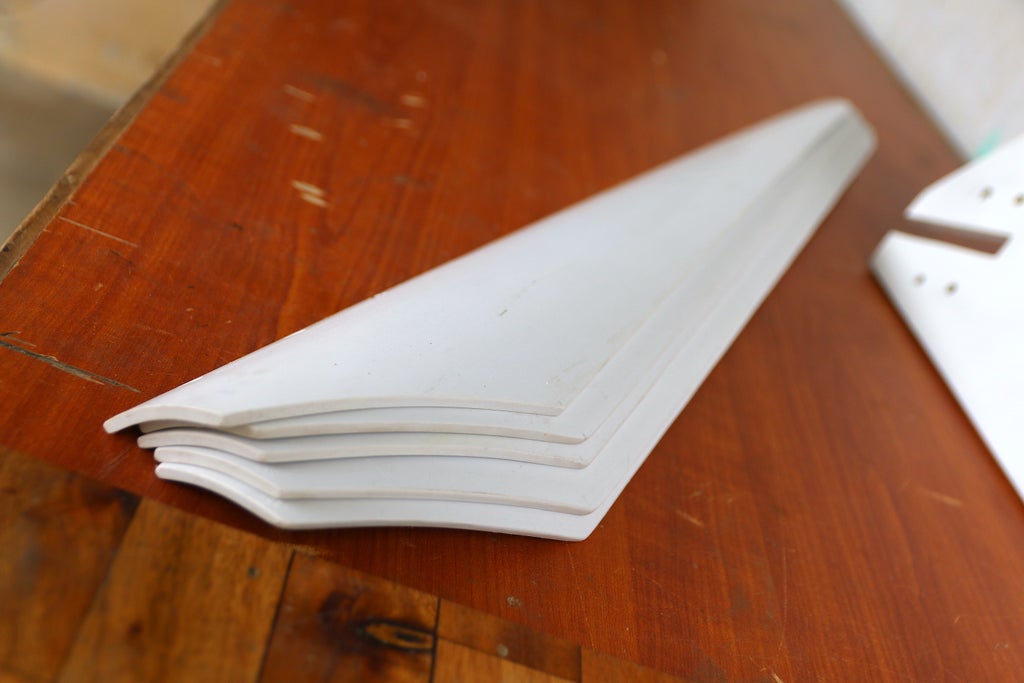

Когда все лопасти будут готовы (их должно получиться пять), обязательно обработайте концы, как показано на рисунках 35 и 36 – так и форма будет красивее, и вращение плавнее.
Рис. 35
Рис. 36
Рис. 37
Отверстия для креплений сделайте в широкой части лопастей и в соответствии с изготовленными держателями из третьего пункта.
Рис. 38
Рис. 39
Шаг 8: Монтаж

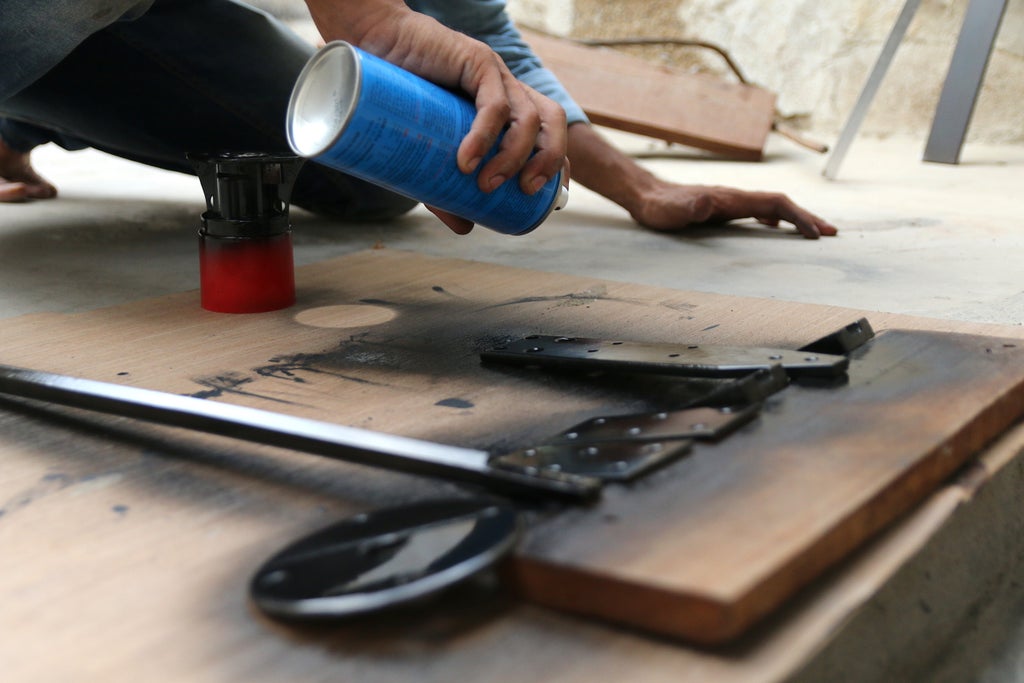

Прежде, чем собрать все части воедино, защитите ветрогенератор от ржавчины и покрасьте все его детали металлическим спреем.
Рис. 40
Сборку начните с подвижного механизма, затем установите на него основной держатель, двигатель с адаптером и хвост.
Рис. 41
Рис. 42
Рис. 43
Рис. 44
Рис. 45

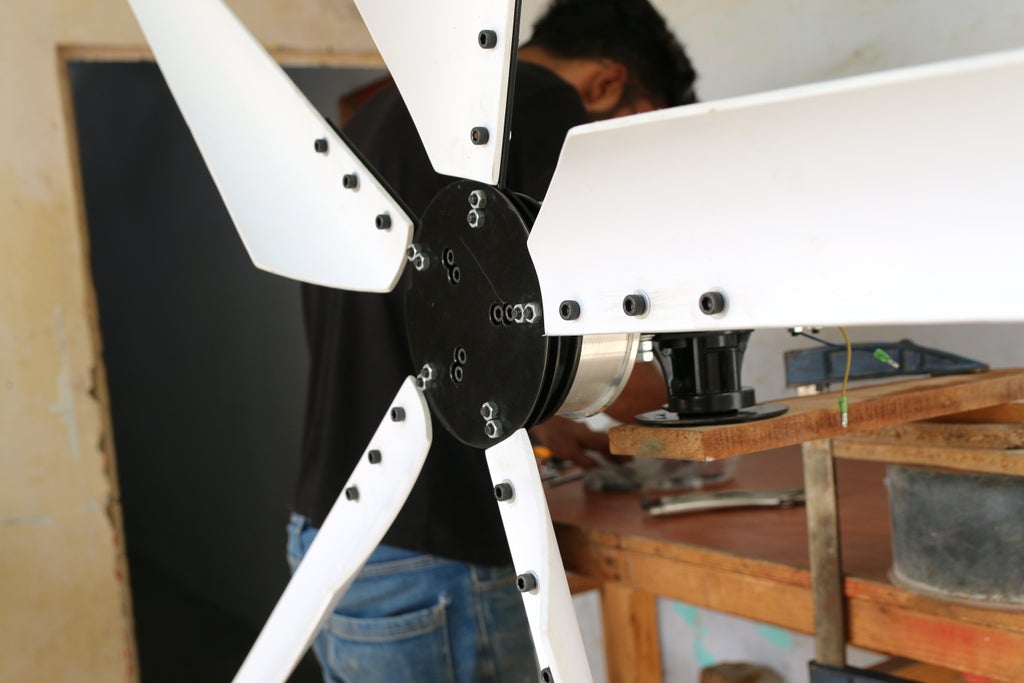

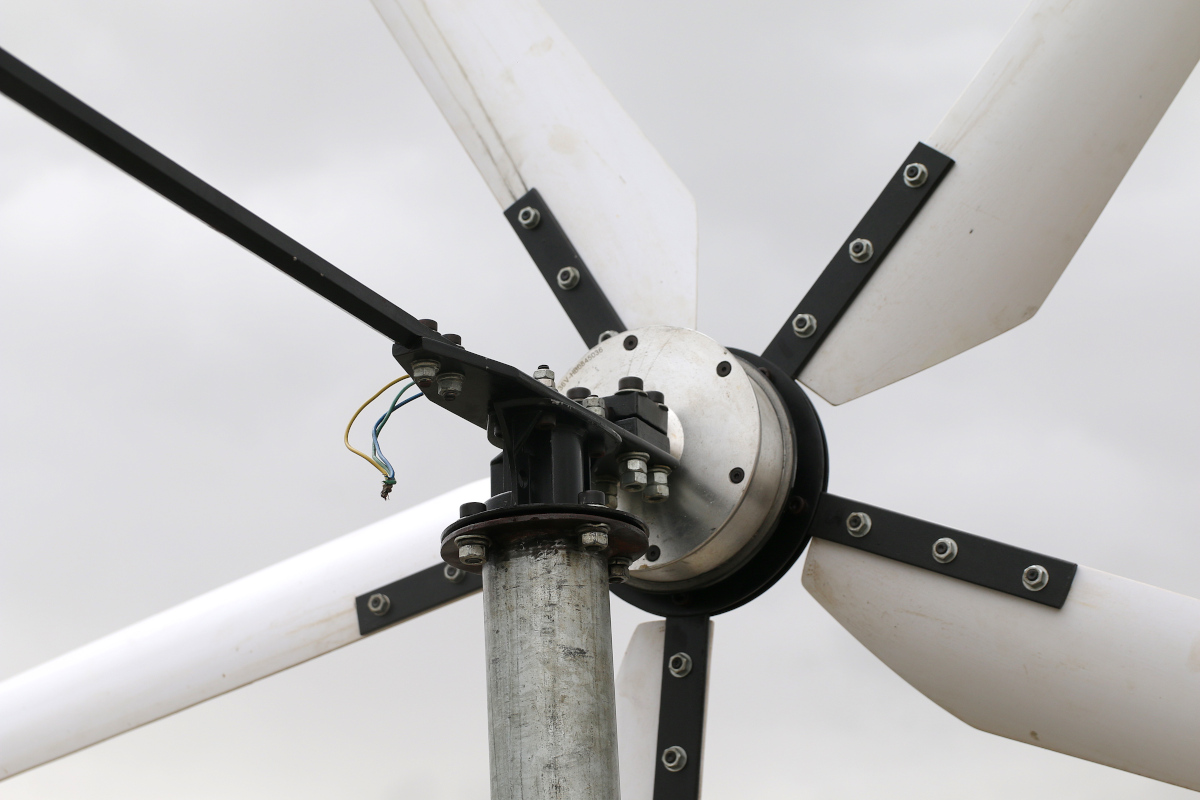

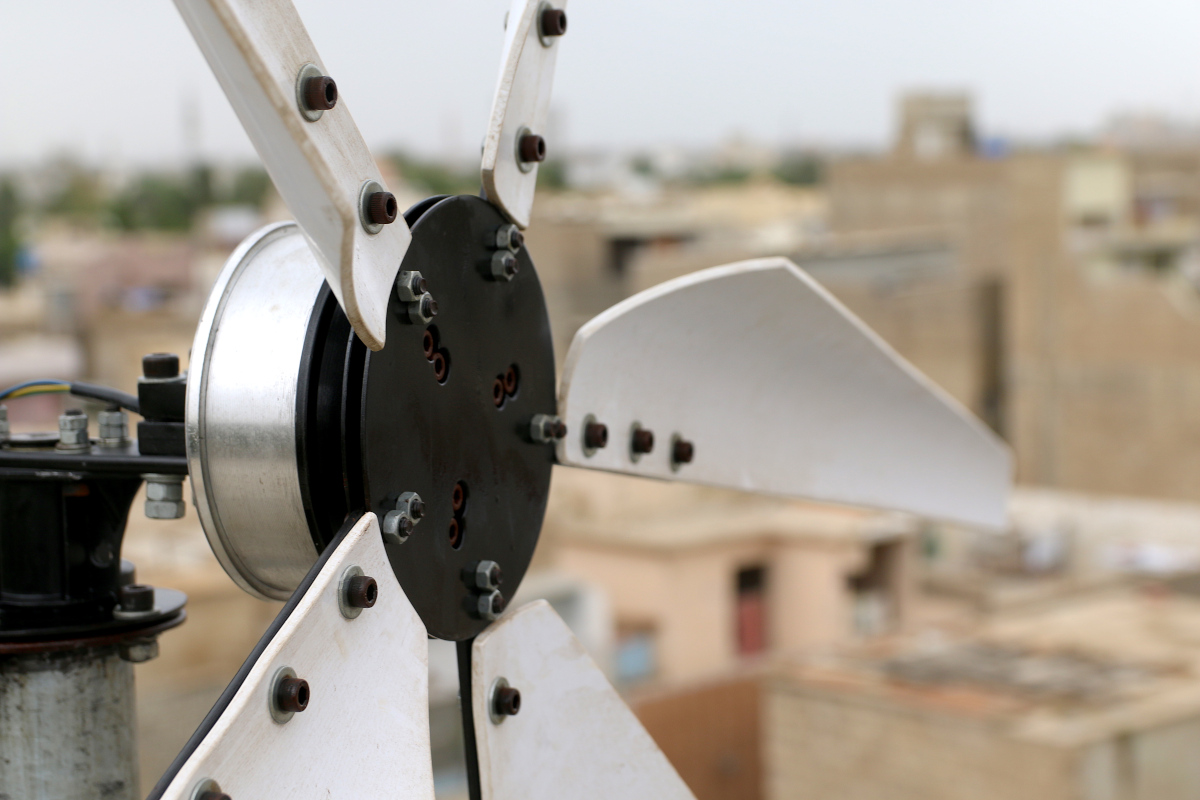

Теперь добавьте лопасти и убедитесь, что они хорошо сбалансированы и имеют равно расстояние между концами.
Рис. 46
Рис. 47
Попробуйте раскрутить свой ветряк и посмотреть на вращение генератора. Возможно, вы увидите, как он превращает порывы ветра в искры. Но, чтобы эти искры стали электрическим током и пошли по проводам, не хватает еще одного важного устройства.
Шаг 9: Выпрямитель

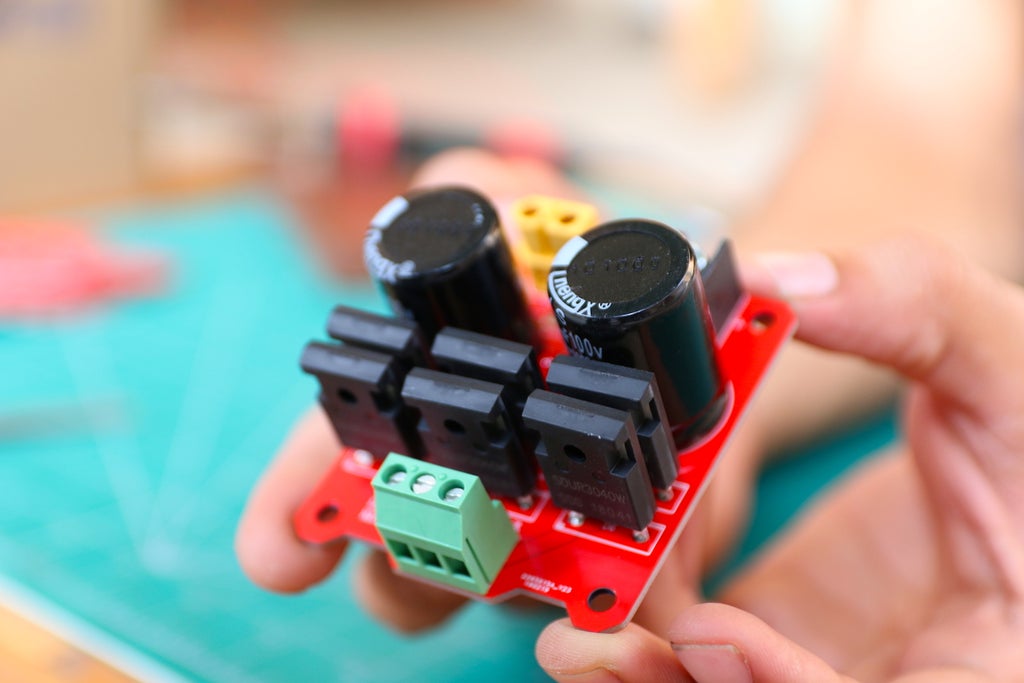

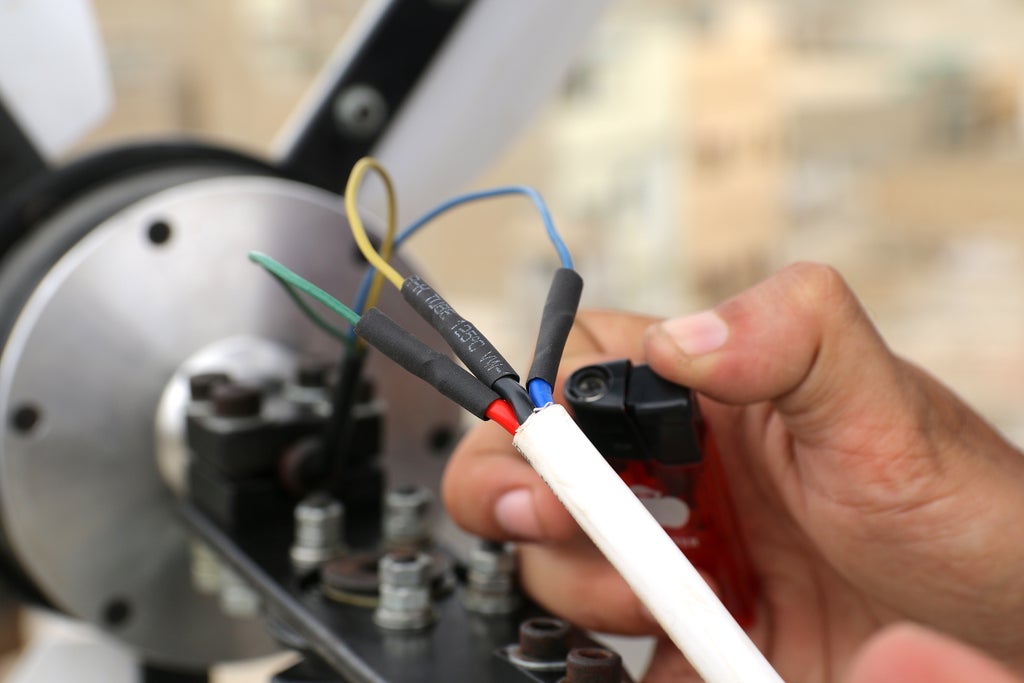

Помните о трёх проводах, выходящих из сердца двигателя? Именно так выглядит трёхфазный переменный ток. Чтобы преобразовать его в постоянное напряжение, нужно добавить в сборку трехфазный выпрямитель.
Рис. 48
Это простое устройство, его легко купить, но и самому сделать не сложно. Для тех, кто дружит с паяльником и наслышан о ЛУТ, мы подготовили материалы, необходимые для создания индивидуальной печатной платы выпрямителя (см. файлы в Приложениях).

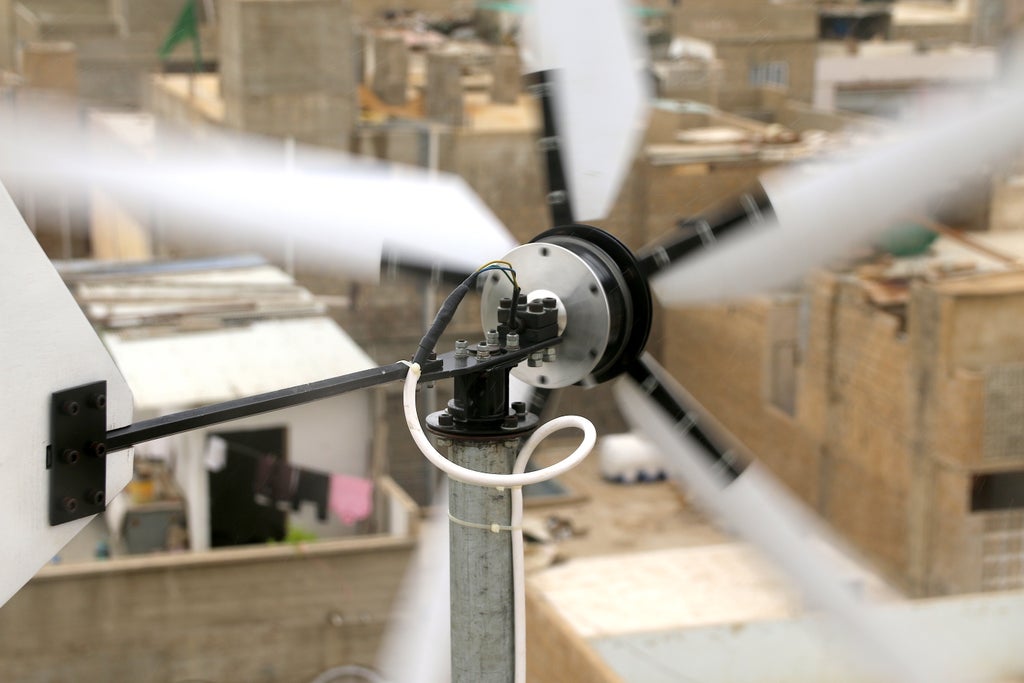

Шаг 10: Установка ветрогенератора

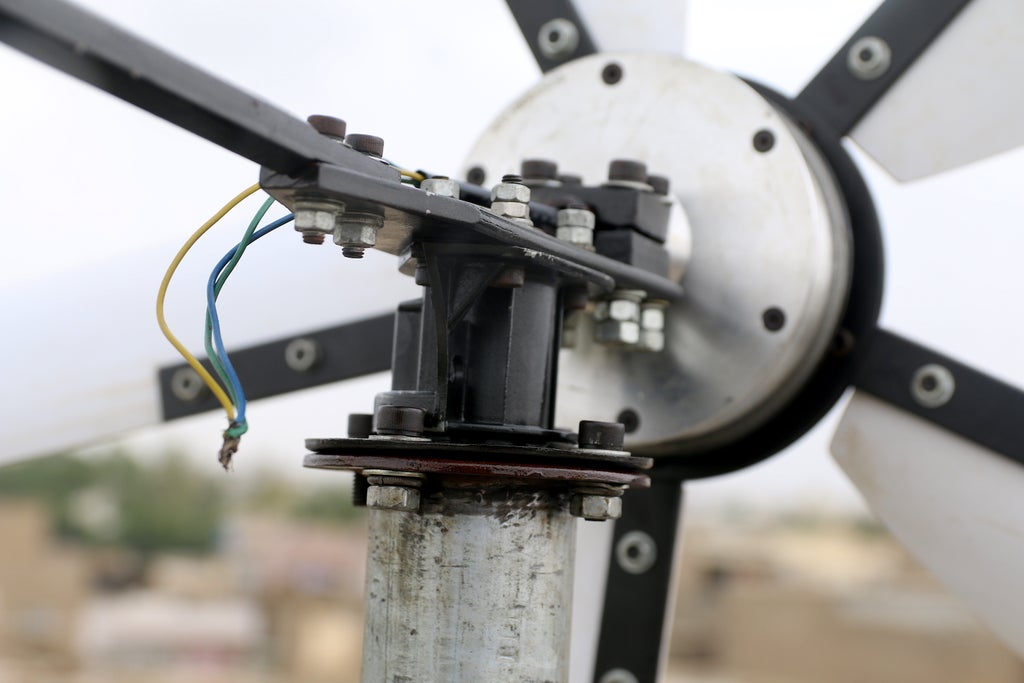

Вы можете использовать оцинкованную трубу, чтобы установить свой генератор. Нижний её конец нужно закрепить с помощью двух металлических кронштейнов в земле, а к верхнему приварить стальной диск-адаптер из пятого пункта, чтобы получилась ровная поверхность для расположения ветрогенератора.
Рис. 49

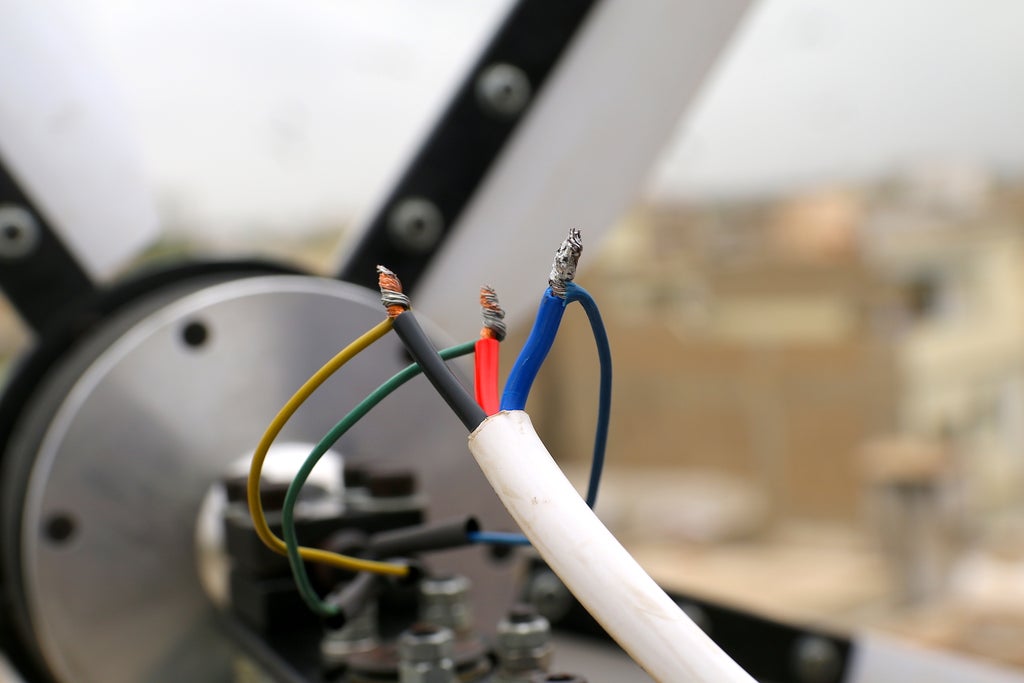

Осталось лишь провести соединение между двигателем и выпрямителем посредством силового кабеля, и можно сказать, работа завершена.
Рис. 50
Рис. 51
Рис. 52
Организация электрической цепи остаётся на ваше усмотрение. Но в случае с небольшим ветряком, всё-таки рекомендуется подключить к сети аккумуляторные батареи. Они будут накапливать энергию и находиться в резерве домашней ЭС, гарантируя бесперебойное питание в безветренный день или в случае поломки. Есть, конечно, и более экзотические варианты, например соединение ветряка с солнечной батареей или дизельным генератором. Но такие комбо заслуживают отдельной статьи.

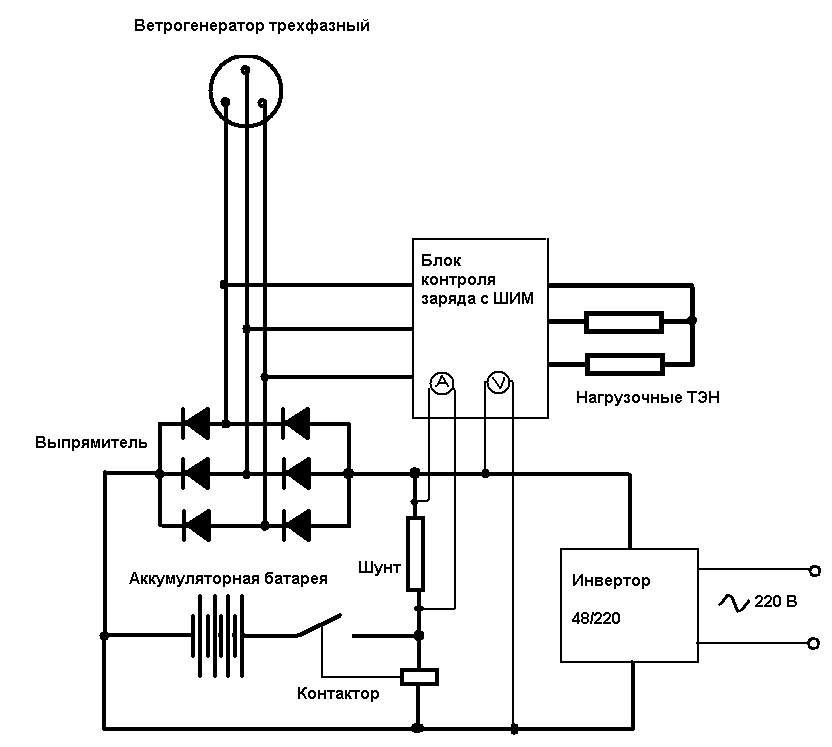

Пример схемы подключения ветрогенератора к выпрямителю и другим устройствам электрической сети
Вам уже захотелось эмансипироваться от единой электросети и построить личную ВЭС? Желаем вам успехов в этом деле, обязательно поделитесь результатами с нами. А если вы уже пользовались ветрогенераторами, то расскажите нам о своём опыте. Давайте развивать DIY энергетику!
Приложения:
В век высоких технологий и инноваций видеоигры считаются одним из самых популярных развлечений в мире и могут похвастаться многомиллионной аудиторией. Большинство игровых приставок и контроллеров предназначены только для здоровых людей, но как играть в видеоигры людям с ограниченными возможностями? К счастью, разработчики и новаторы по всему миру постоянно изобретают всевозможные модифицированные контроллеры, которые могут использовать люди с разными заболеваниями. Среди разработчиков есть и те, кто лично столкнулся с невозможностью пользоваться стандартными контроллерами.
В статье мы собрали модифицированные геймпады для различных консолей, в создании которых использовались уникальные конструкции и схемы, позволяющие геймерам с ограниченными возможностями использовать разные части своего тела для управления игрой.
Контроллер Xbox для одной руки
Перед разработчиками стояла задача переместить все элементы управления игрой на одну сторону контроллера, чтобы человек, который не может использовать для игры две руки, мог получить доступ ко всем функциям. Существуют два вида геймпадов этой линейки: правосторонний и левосторонний.
Пусковой механизм был перемещён на заднюю часть контроллера, поэтому его можно активировать одним нажатием среднего пальца.
Один из триггеров был перемещён в нижнюю часть устройства и заключён внутри защитного стержня, который также служит ручкой, за которую держится геймер. Для левосторонних контроллеров правый триггер перемещается вниз (движение камеры/прицеливание). Для правосторонних геймпадов туда перемещается левый триггер (движение персонажа).
Некоторые компоненты контроллера вы можете регулировать самостоятельно. Если вы обнаружите, что нижний триггер «дрейфует», можете скорректировать его потенциометры XY с помощью небольшой отвертки, чтобы повторно центрировать его.
Совсем недавно известный ютубер, выпускающий контент на тему инноваций, сделал полный разбор этого контроллера, отыскал все секреты его сборки. Если вам интересен процесс создания одноручного геймпада, переходите по ссылке.
Контроллер Quadstick
Quadstick — это управляемый ртом контроллер, разработанный для того, чтобы парализованные люди могли играть в видеоигры наравне с остальными пользователями. Он был разработан Фредом Дэвисоном, — гениальным дизайнером, который завершил свой уникальный проект за несколько месяцев.
Доступны три версии контроллера: FPS с джойстиком, четырьмя датчиками давления и одним датчиком положения губ; Original, который предлагает те же функции, что и FPS, но идёт в комплекте с бюджетным подвесом; и Singleton, упрощённая версия, разработанная исключительно для использования интерфейса компьютера. Quadstick совместим с PlayStation 3 и 4, с Nintendo Switch, а также с программным обеспечением Windows и Mac.
Quadstick заменяет как игровой контроллер, так и мышь с клавиатурой. С помощью USB-адаптера стороннего производителя можно использовать его с консолями XBox 360 и XBox One. Доступны эмуляции игровых контроллеров: DS4, DS3, Nintendo Pro Controller и XBox 360 для компьютерных игр.
Соединения между входными датчиками и сигналами, отправляемыми на хост, настраиваются пользователем самостоятельно (менять функции для датчиков геймер может сколько угодно).
Контроллер Quadstick — достаточно дорогое удовольствие, на которое придётся немного подкопить. Самый бюджетный геймпад разработчиков стоит около 500 долларов. Посмотреть модели и аксессуары для контроллера можно в магазине стартапа.
Адаптивный контроллер Microsoft Xbox

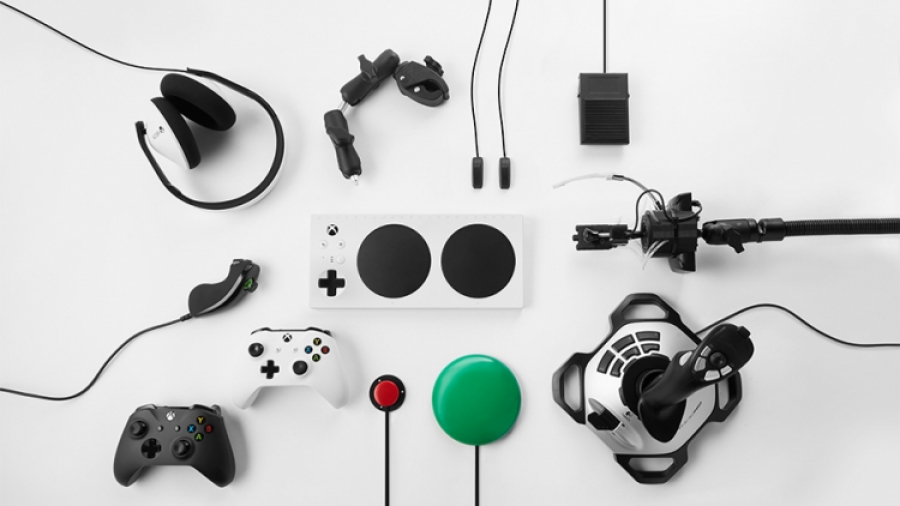

Самый известный из всех адаптивных игровых контроллеров — Xbox Adaptive Controller, разработанный компанией Microsoft для геймеров с ограниченной подвижностью.
Технический гигант сотрудничал с экспертами из Фонда церебрального паралича, The AbleGamers Charity, Warfighter Engaged и SpecialEffect, чтобы создать уникальное устройство, которое представляет собой гораздо больше, чем упрощенный контроллер.
Базовый геймпад оснащён крупными кнопками A/B и джойстиком, но реальная мощь Xbox Adaptive Controller заключается в его расширениях. Он подключается к внешним кнопкам, переключателям, креплениям, джойстикам (включая ножные педали и QuadStick для парализованных) и другим устройствам через USB-порты и разъёмы 3,5 мм для расширения функциональных возможностей контроллера.
Всем кнопкам можно задать индивидуальные функции с помощью приложения «Аксессуары Xbox», а также сохранить несколько разных настроек для профилей игроков, чтобы каждый мог играть в соответствии со своими предпочтениями. Он содержит встроенную литий-ионную батарею, которую можно заряжать с помощью прилагаемого кабеля USB или адаптера питания (продаётся отдельно).
Сложите все эти функции вместе, и вы поймёте, что Xbox Adaptive Controller — отличный вариант, особенно с учётом его цены в 100 долларов. Варианты заказа устройства можно уточнить в магазине производителя. Контроллер работает со всеми консолями Xbox и ПК с платформой Windows 10, поэтому геймеры могут наслаждаться всей библиотекой игр этих компаний.
Одноручный контроллер PlayStation
Проект «Контроллер» — это волонтерская инициатива, которая разрабатывает модификации для игровых контроллеров для людей с ограниченными физическими возможностями. Любой желающий мог пожертвовать деньги или помочь проекту и применить дизайнерские навыки. Это позволило распространять бесплатные дополнения к игровым контроллерам, напечатанным на 3D-принтере, среди геймеров с ограниченными возможностями.
Идейным вдохновителем проекта стал Акаки Куумери. Он использовал как свои дизайнерские навыки, так и мастерство моделирования деталей (компонентов контроллера) на 3D-принтере для создания дополнения к контроллеру PlayStation 4, которое позволило пользователю управлять всеми элементами одной рукой.
Адаптер позволяет получить доступ ко всем входам одной рукой, включая дополнительные триггеры. Теперь клавиши L2, и R2 можно нажимать одним пальцем. Также есть возможность добавить второй адаптер, напечатанный на 3D-принтере, чтобы пользователи могли управлять кнопками-стрелками. Это даст полный доступ почти ко всем клавишам контроллера кроме кнопки «Поделиться».
Куумери продаёт эти дополнения на своей странице Etsy, но он также сделал файлы .stl доступными для бесплатной загрузки на веб-сайте Prusa Printers, благодаря чему геймеры могут попробовать сделать подобный контроллер своими руками бесплатно.
Ножной адаптер GEAR
GEAR — это контроллер с ножным управлением, разработанный выпускником Университета Джонса Хопкинса Джорджем Левеем и двумя помощниками — Адамом Ли и Нейтом Траном. Потеряв обе руки из-за инфекции менингита, Левай решил разработать устройство, позволяющее геймерам с ограниченными использовать для игры только ноги.
Устройство состоит из трёх отдельных силиконовых датчиков для отслеживания движений ног пользователя. Простых наклонов ступни вверх или вниз достаточно для имитации восьми различных комбинаций кнопок.
Левей предполагает, что в ближайшем будущем сможет расширить возможности GEAR, чтобы обрабатывать до 15 команд. Разработчики успешно использовали эту технологию, чтобы играть в такие популярные игры, как Counter-Strike, Fallout 4 и World of Warcraft.
Студенты также организовали небольшой онлайн-тест, в котором четыре геймера проходили один и тот же сложный этап видеоигры. Когда игровые клипы с их участием были размещены в Интернете, зрителей попросили определить, каким персонажем управляет человек с ампутированными конечностями. Из 51 зрителя, участвовавшего в опросе, 81 процент не смог определить пользователя, который использовал устройство GEAR.
Эти и многие из представленных в статье контроллеров позволяют людям с ограниченными возможностями пользоваться всем функционалом современных видеоигр. Если у вас есть идеи о создании других дополнений для контроллера, которые могли бы улучшить существующие разработки, вооружайтесь терпением и попробуйте самостоятельно создать что-то новое. Главное — начать!
Дизайнерское мышление в трёх измерениях
Виртуальная реальность давно перестала быть лишь частью научной фантастики. Раньше мы наблюдали технологии VR только в фильмах о космосе и каждый раз восхищались, когда герой в смешном обмундировании парой движений рук создавал новомодные суперкары и укатывал на них в закат.
Кто бы мог подумать, что в двадцать первом веке каждый из нас сможет пользоваться прелестями виртуальной и дополненной реальностей (VR/AR). Технологии активно набирают обороты, их уже внедрили в свою работу крупные компании, такие как Microsoft, Google, HTC, Facebook и даже Apple. Forbes прогнозирует, что к 2023 году продажи гарнитур VR и AR достигнут 150 миллионов долларов.
На сегодняшний день VR является неотъемлемой частью мира дизайна и проектирования. Технология в три раза сокращает время, затрачиваемое на процесс создания любого проекта. Переход от плоских экранов ПК, планшетов и мобильных устройств к 3D-моделированию может показаться тернистым, но вы удивитесь, узнав, что научиться проектировать с помощью VR куда проще, чем вы думаете. Давайте заглянем в мир виртуальной реальности, узнаем что-то новое.
Типы пространственных элементов пользовательского интерфейса:
Отслеживание — элементы следуют за пользователем и не фиксируются, когда он перемещается в пространстве. Пример — работа с приборной панелью автомобиля.
Блокировка — элементы занимают специально отведенное место и не перемещаются. Примеры — VR-витрины, рекламные щиты.
Пользователям больше не нужно тактильно взаимодействовать с пользовательским интерфейсом. Больше никаких сенсорных панелей, экранов или мыши. Работа происходит с помощью других методов ввода:
Что необходимо для начала работы с VR?
Платформы
Начинающие пользователи VR могут начать с загрузки приложений VR/AR из магазинов Google и Apple для смартфонов или планшетов. Многие из них являются бесплатными и обладают широким функционалом. Рекомендуем начать пользоваться Google Cardboard — самым простым в использовании приложением для желающих освоить прелести виртуальной реальности.
Тем, кто уже знаком с VR, предлагаем воспользоваться программой Gravity Sketch. Она обладает огромным набором инструментов и функций, с которыми легко научиться работать. Программа подходит для моделирования, визуализации в виртуальной реальности или фрезеровании с ЧПУ (числовое программное управление).
Миссия разработчиков программы — помочь проектировщикам эффективно работать с цифровыми медиа и определять новые творческие рабочие процессы. С 25 января 2021 года Gravity Sketch стала бесплатной для всех пользователей на всех платформах. Этим поступком разработчики поставили себе две цели: демократизировать цифровой 3D-дизайн и привлечь пользователей платных программ.
На сегодняшний день существует огромное количество интересных и оригинальных проектов, созданных в программе Gravity Sketch, начиная от квадрокоптеров и заканчивая модными кроссовками.
Автомобильный дизайн Svott
Svott занимаются разработкой дизайна и созданием моделей для автомобильной промышленности. Использование в рабочем процессе технологий VR, по словам разработчиков компании, устранило ряд проблем, которые существовали в традиционном процессе создания моделей. Дизайнер перестал зависеть от коммуникации с другими участниками процесса разработки и их навыков. Использование виртуальной реальности отлично экономит время и бюджет.
Создавая наброски моделей в масштабе 1:1 в VR, они могут протестировать эргономику, зоны досягаемости, углы обзора и затенение столбов уже на ранних этапах разработки.
Кроссовки от Джоуи Хамиса
Этот дизайнер смог переосмыслить традиционный процесс проектирования обуви и воспользовался Gravity Sketch. Процесс создания коллекции кроссовок занял у него меньше месяца, что является невероятно короткими сроками для разработки действительно оригинальной линейки обуви.
На самом деле, Хамис не собирался заниматься проектированием кроссовок. Он изучал промышленный дизайн в Университете Пердью и был склонен к традиционным технологиям, но появление VR перевернуло его жизнь. Сейчас его разработки стоят больших денег и продаются на многих виртуальных аукционах. Кто знает, может и вам самое время попробовать свои силы в дизайне обуви или украшений?
Защитная маска Зофии Бабчановой
После глобальной пандемии многие люди решили стряхнуть пыль со своих швейных машин и творчески подойти к созданию средств индивидуальной защиты. Страницы Instagram Design до сих пор переполнены идеями дизайнеров, которые предлагали свои проекты по борьбе с COVID-19. Зофия не стала исключением: она приступила к разработке 3D-масок.
После нескольких попыток, она остановилась на декоративной маске с кружевной «клеткой», спроектированной в Gravity Sketch с помощью всего одного инструмента - «Обводки». Затем она напечатала конструкцию на 3D-принтере и начала сборку. Весь процесс от идеи до функционального продукта занял не больше месяца. Используя один программный инструмент, она смогла точно смоделировать и протестировать эргономику без материальных затрат, прежде чем перейти к реализации стартапа.
Медицинское оборудование Achilles Design
Achilles Design — дизайнерское агентство из Бельгии, которое занимается разработкой проектов из разных сфер. Их последней разработкой стало устройство медицинской визуализации, которое помогает хирургам проводить исследования тканей внутри тела пациента.
На этапах проработки идеи агентство приглашало медицинских экспертов, персонал и даже пациентов для тестирований и корректировок. Приходилось несколько раз возвращаться к началу, чтобы создать действительно эффективный прибор, который одновременно не навредит пациенту и сможет облегчить задачу врачу.
Используя различные инструменты рисования внутри GravitySketch, они создали и проверили медицинский аппарат всего за несколько месяцев. Дизайнеры утверждают, что технология VR даёт врачам больше возможностей и представлений исследования, чем 3D-модель на плоском мониторе. Виртуальная реальность одновременно концептуальна и понятна.
Мебельный проект Мэтта Антеса и Каллана Кернера
Мэтт Антес и Каллан Кернер — два студента Политехнического института Вирджинии, обучающиеся на факультете промышленного дизайна, всерьёз увлеклись проектированием в VR, благодаря учебной практике. В качестве проекта они решили разработать стул в Gravity Sketch.
Его дизайн должен был быть «футуристичным, но при этом приземлённым». Готовый продукт имеет изящный, эргономичный дизайн, но всё же плохо вписывается в домашний интерьер. Именно поэтому ребята решили использовать свой проект в производстве уличной мебели.
Мэтт и Каллан работали вместе, по очереди редактируя наработки друг друга, чтобы добиться идеального дизайна. Стул прошёл через десяток изменений, прежде чем пришёл в ту форму, которая устроила разработчиков. Кресло было напечатано полимером из PLA (полилактид). Если вам интересна тема 3D-мебели, обязательно ознакомьтесь с нашей статьей о самых интересных мебельных проектах, созданных на 3D-принтере (ссылка).
Авто-чудо Hawk от Алекса Ходжа
Если вы устали от этого скучного старого Феррари, вы должны обратить внимание на новый автомобиль, разработанный новозеландцем Алексом Ходжем. Парень спроектировал стильную машину, в которой может разместиться один человек.
Автомобиль под названием Hawk оснащен двигателем Honda RC51 V-twin объёмом 999 куб. см и теоретически может развивать максимальную скорость до 233 км/ч. Концепт выглядит как нечто среднее между мотоциклом и автомобилем и определенно привлекает к себе внимание.
Процесс создания и тестирования этого продукта занял у Ходжа всего несколько месяцев, но такого колоссального успеха своего изобретения Алекс не ожидал. Он признается, что работа с Gravity Sketch дала возможность рецензирования и проверки проектов в виртуальной реальности на протяжении всего процесса проектирования, а не только во время физического прототипирования, что значительно сократило время разработки проекта.
Технологии проектирования в VR очень многогранны и интересны, не упускайте возможность попробовать свои силы в 3D-дизайне, создайте что-то кардинально новое. Кто знает, каких высот сможет добиться ваша разработка? Не исключено, что перед нами будущий владелец крупнейшей компании дизайна в VR!
